图解VMware vSAN安装(上：硬件及vSphere部署)

Terry Dai
vSAN
2022-05-23
1360热度
0评论

0 前言

当今数字化转型的形态应该是组织变更下的一场技术变革，技术变更包括新一代IT基础架构的变革。

在分布式数据库的一些场景下，存算分离是主流方向，更多的基础架构方案会选择存算一体的超融合基础架构 (HCI)。

超融合基础架构 (HCI)核心是分布式存储技术，能够借助软件定义存储技术充分降低存储成本和复杂性。

国产超融合在XC背景下逐步在金融、政府、国企抢占更多的虚拟化平台及容器化平台的市场份额。

在平台稳定性、易用性等多个综合实力方面，作为虚拟化平台领导者VMware用起来更加顺手。

由 vSAN 提供技术支持的集成式超融合基础架构 (HCI)，与 vSphere 相结合，可以借助单个集成平台管理计算和存储。借助集成解决方案，提高业务敏捷性，加快运维速度并降低成本，为实现面向未来的 HCI 和混合云提供更简单的途径。

本文通过图解的方式，一步一步从交换机设置、服务器裸机Esxi部署、vSphere配置到vSAN配置尽量详细阐述，供学习使用。

1 环境介绍

1.1 硬件配置

1、服务器：三台DELL R740组成最小数量要求vSAN集群，具体配置包括：英特尔至强金牌6230R 2.1G/512G 3200MTs 双列内存/480GB SSD 6Gbps硬盘/4块1.92TB SSD 6Gbps硬盘/PERC H330+控制器/10GB万兆双端口电口Broadcom 57416*3。

2、交换机：4台48口万兆数据中心级交换机，CloudEngine 6856-48T6Q-HI+QSFP-40G-iSR4（40G多模模块），分别在存储专网和业务专网组成跨设备链路聚合架构。再单独设置一台千兆交换机作为管理网，用于系统管理交换只用。

3、软件版本:vSphere 7.0U2a，vCenter 7.0.2

480GB SSD用于安装逻辑的Esxi系统

4块1.92TB SSD用于后续vSAN的缓存盘和容量盘

PERC H330+控制器实际上不满足vSAN控制器兼容性的，具体生产环境请更换其他型号。

为方便部署，这里采用了全电口的网络架构，实际生产环境可以采用光口配置。

1.2 整体架构

1、存储网

每台服务器使用2个万兆电口双上联接入2台存储专网交换机，2台交换机做M-LAG配置。

2、业务网及vMotion专网

每台服务器使用2个万兆电口双上联接入2台业务专网交换机，2台交换机做M-LAG配置。

3、管理网

每台服务器使用1个万兆电口(实际千兆即可)，接入管理专网交换机，管理网这里不做高可用配置和规划。

网络拓扑图如下：

1.3 实施步骤

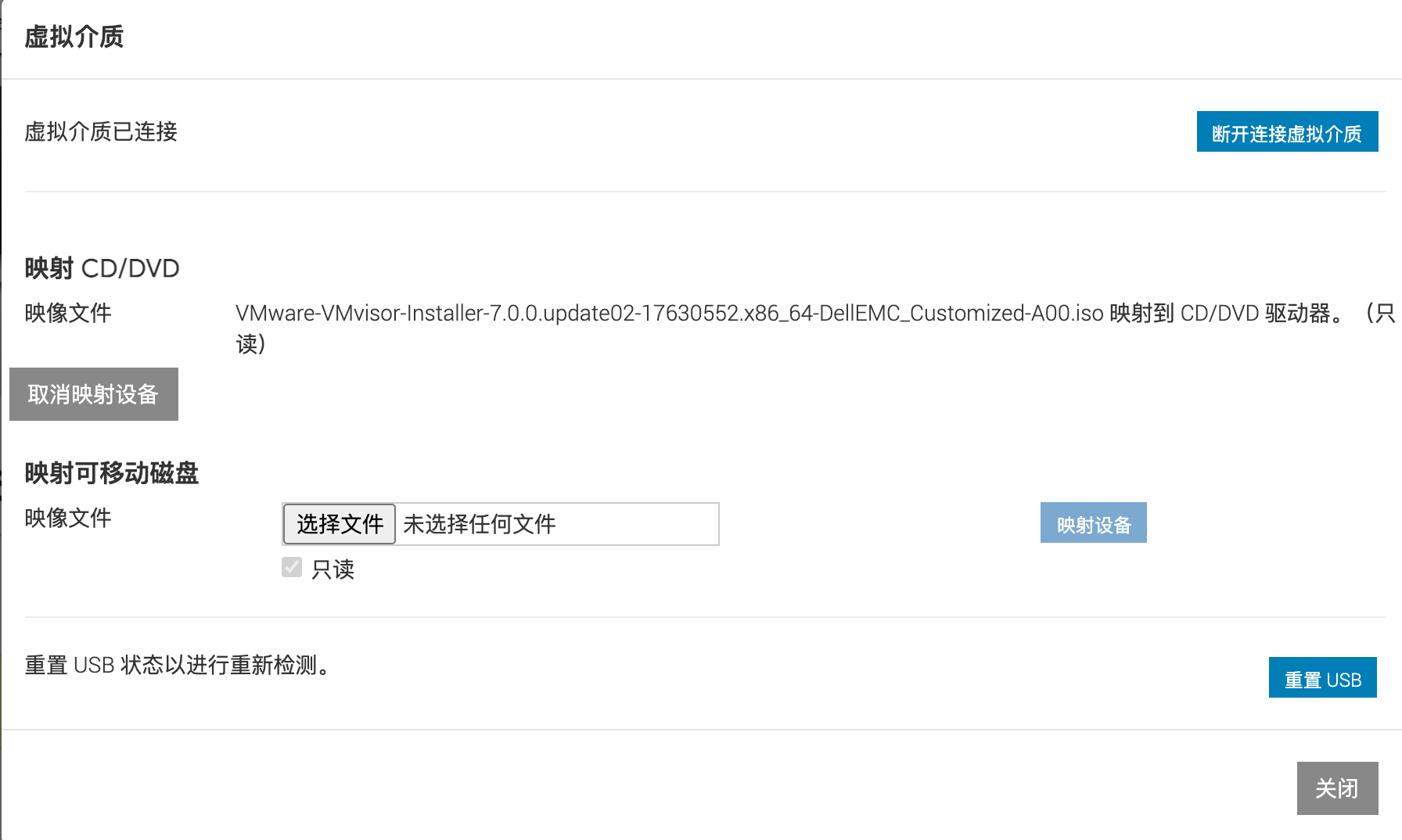

1、每台服务器安装Esxi软件，为加快安装效率和提高便捷性，采用iDRAC工具进行远程安装

2、配置Esxi

3、安装VCenter

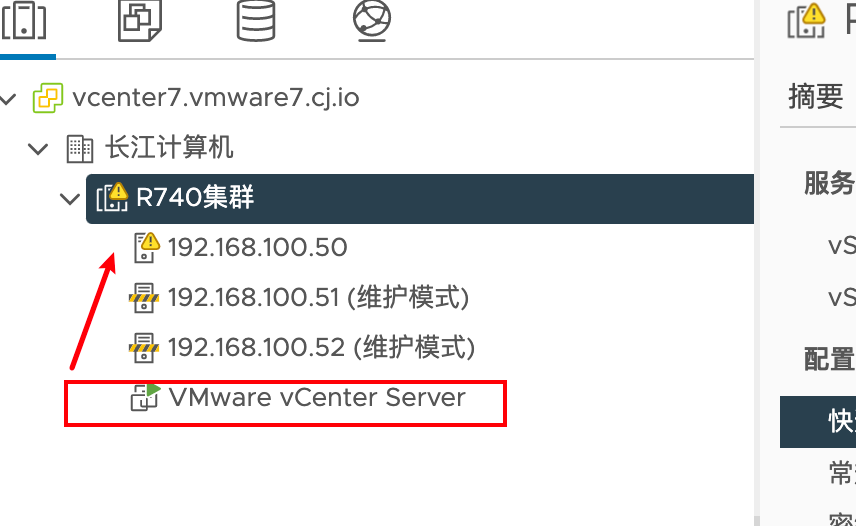

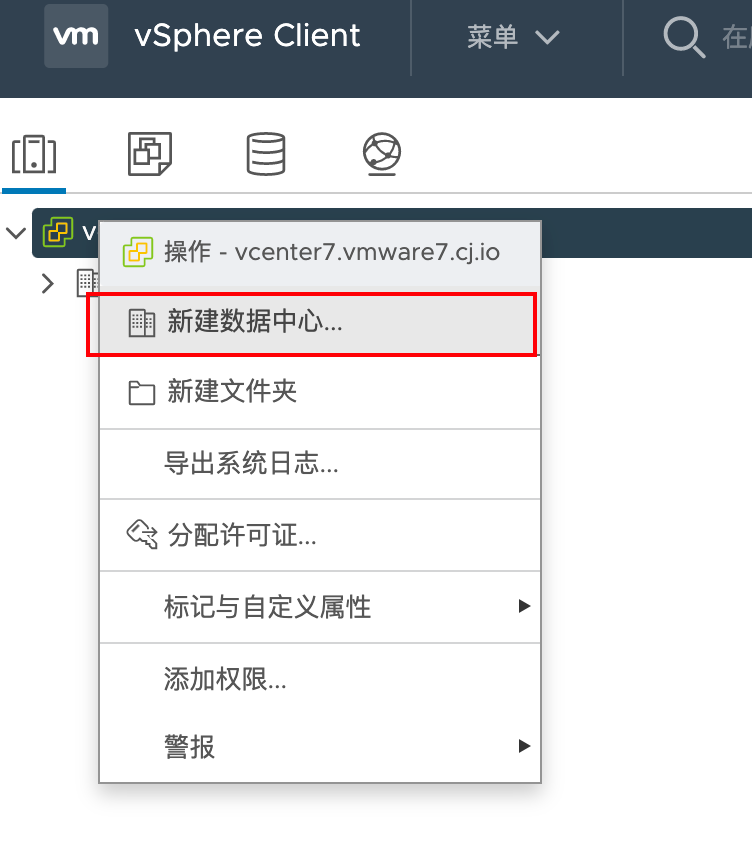

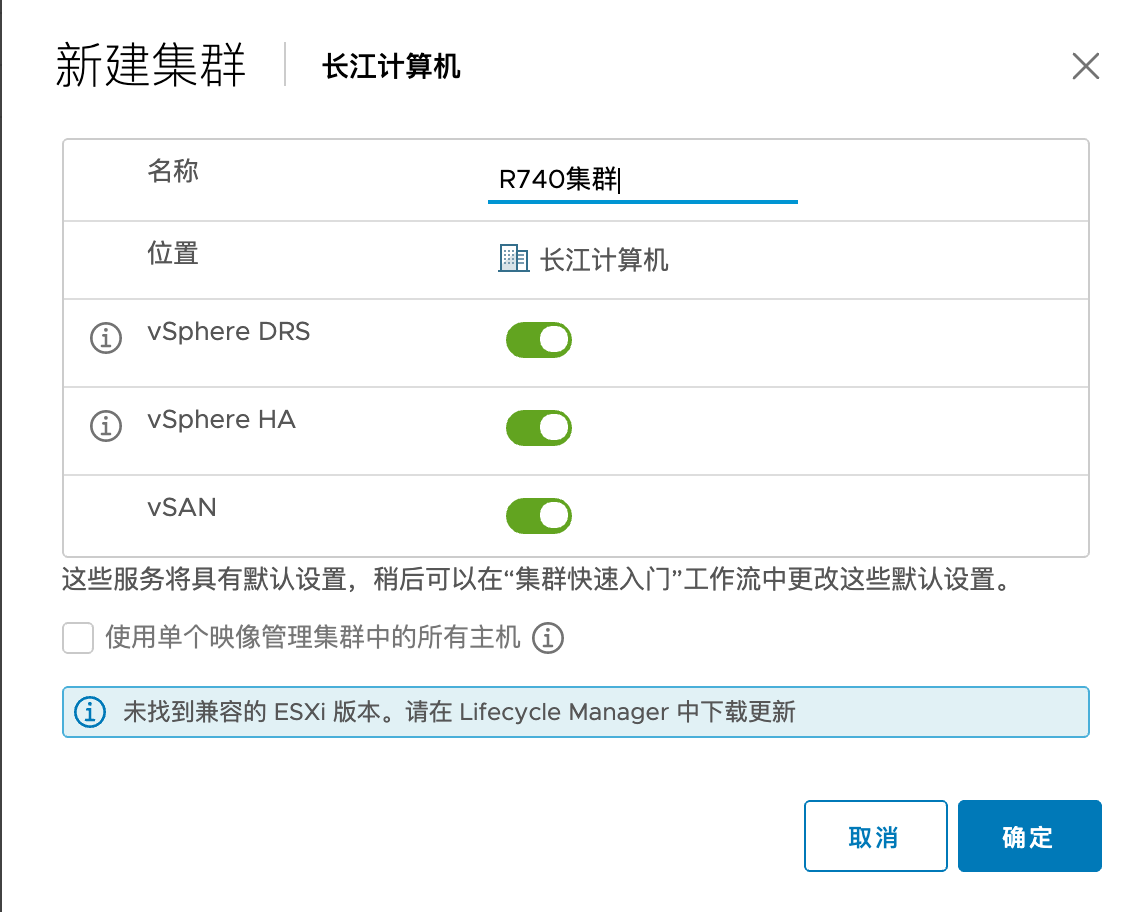

4、配置VCenter

5、部署交换机M-LAG配置

6、配置VMware网络

7、部署vSAN

8、配置业务分布式交换机网络、配置vMotion

2 设置iDRAC

iDRAC9全称是Integrated Dell Remote Access Controler 9)

这是戴尔服务器的独有功能，iDRAC卡相当于是附加在服务器上的一计算机，可以实现一对一的服务器远程管理与监控。

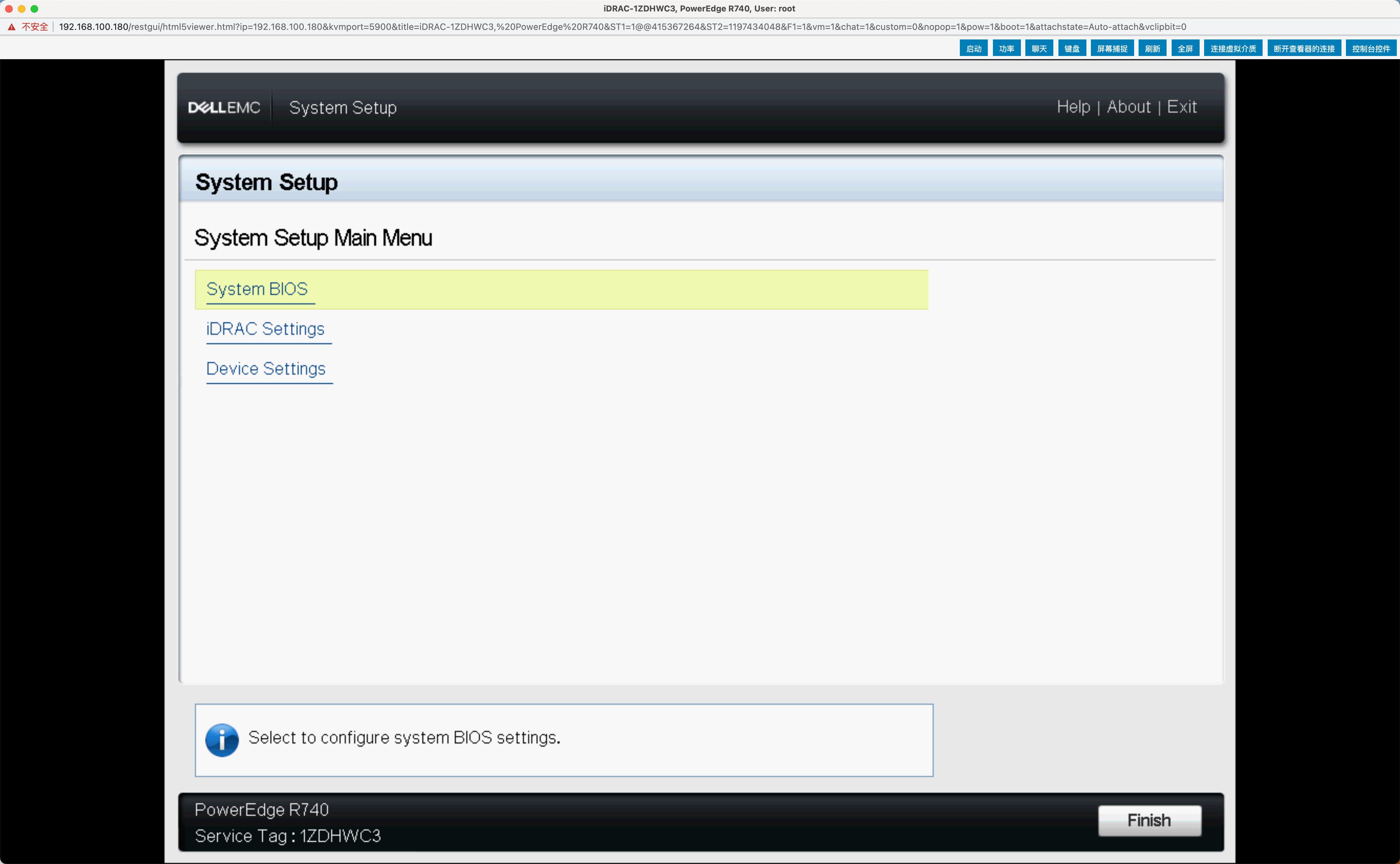

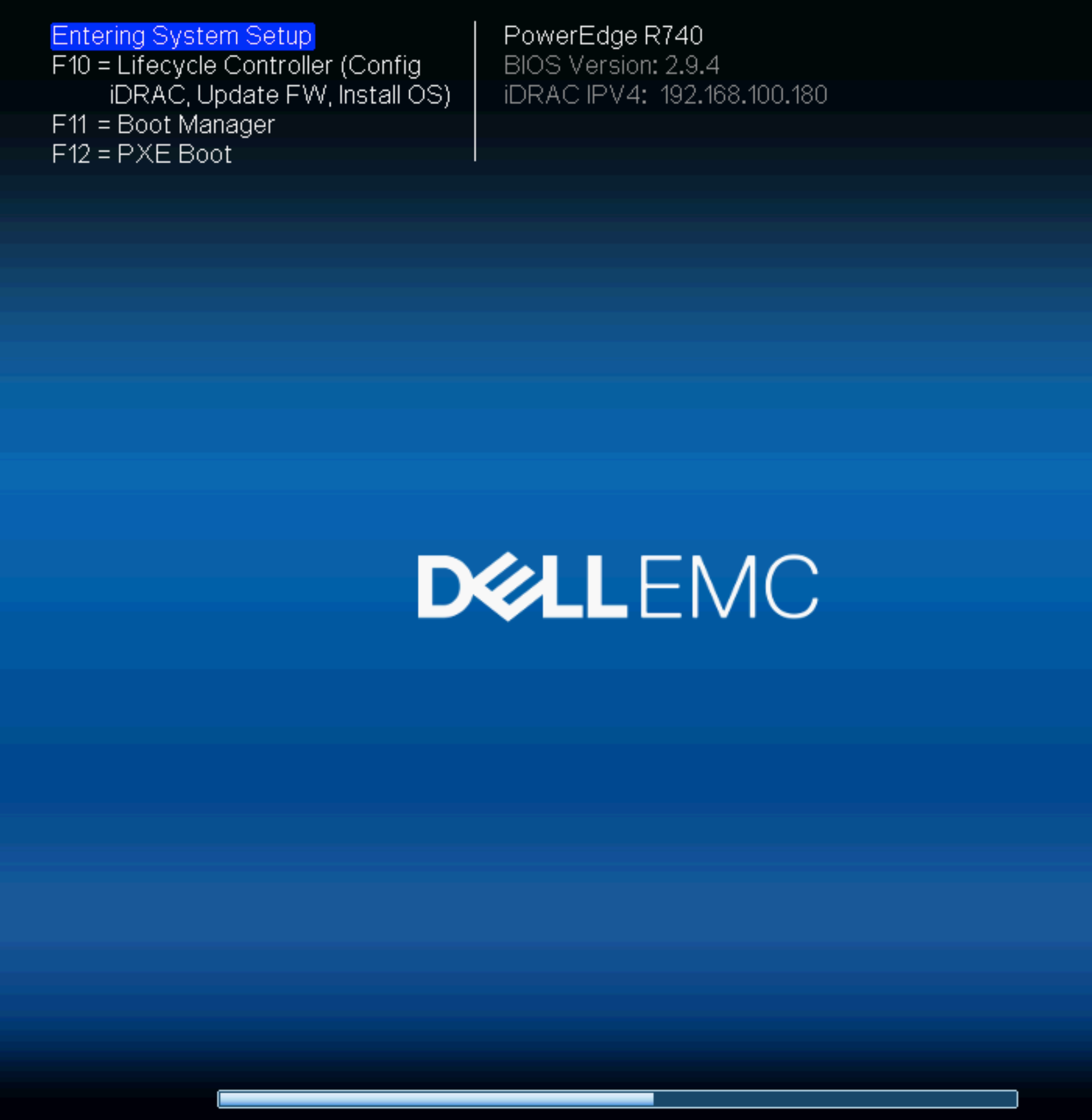

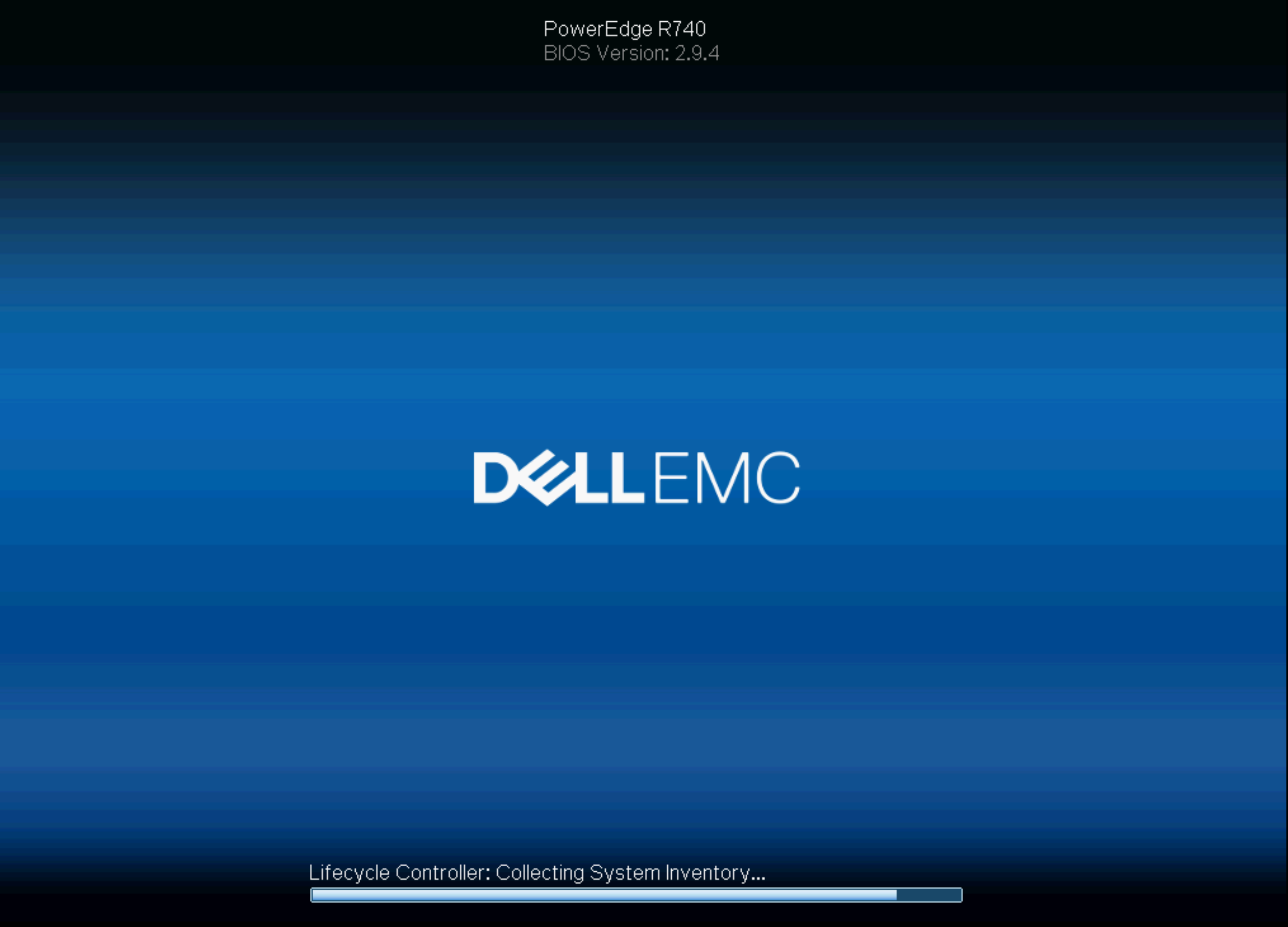

开启服务器后，需要在BIOS中开启iDRAC，并且配置其网络设置。

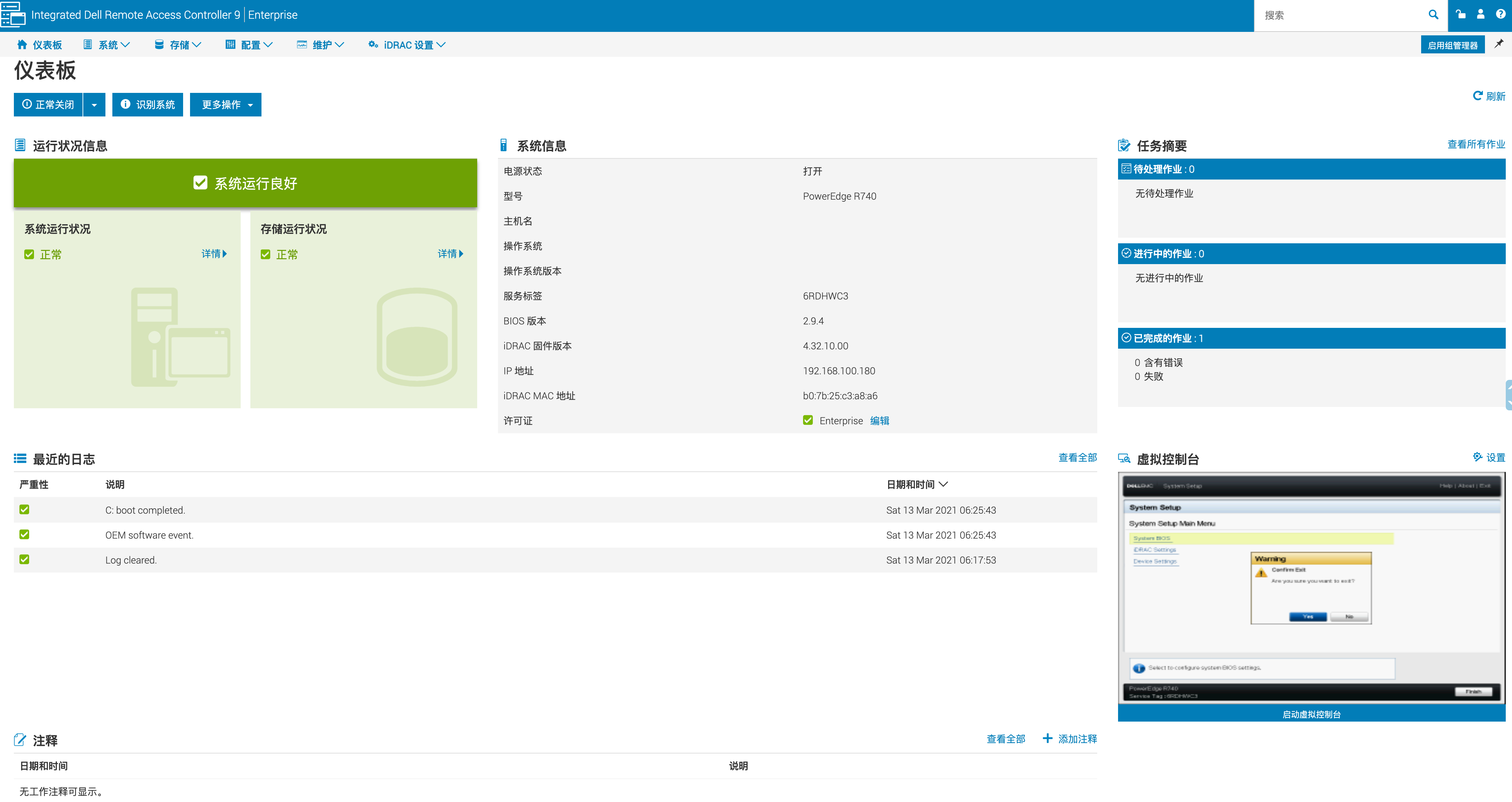

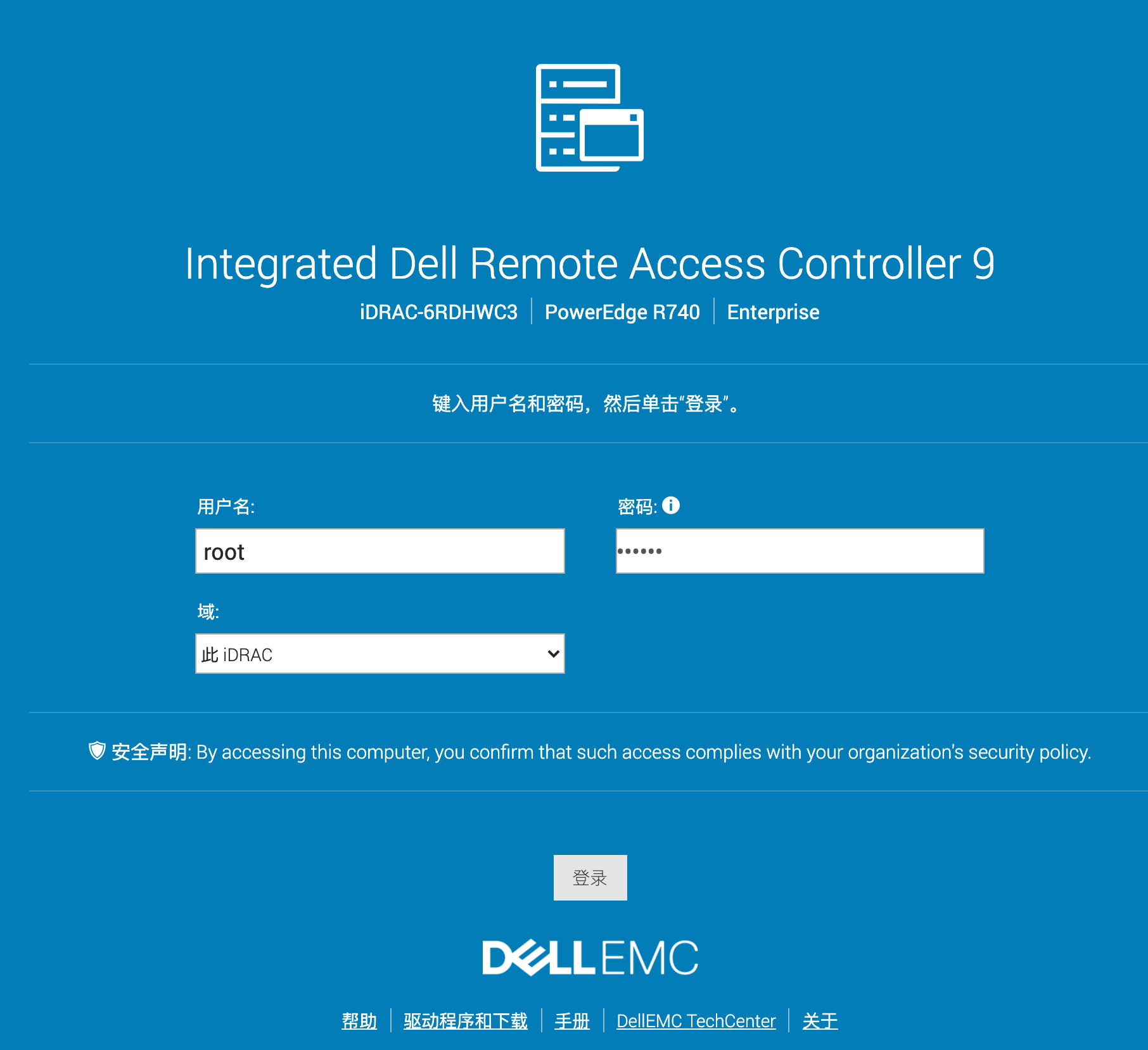

设置完成后，即可通过IP地址进行远程访问。【生产环境可以使用KVM over IP另当别论】

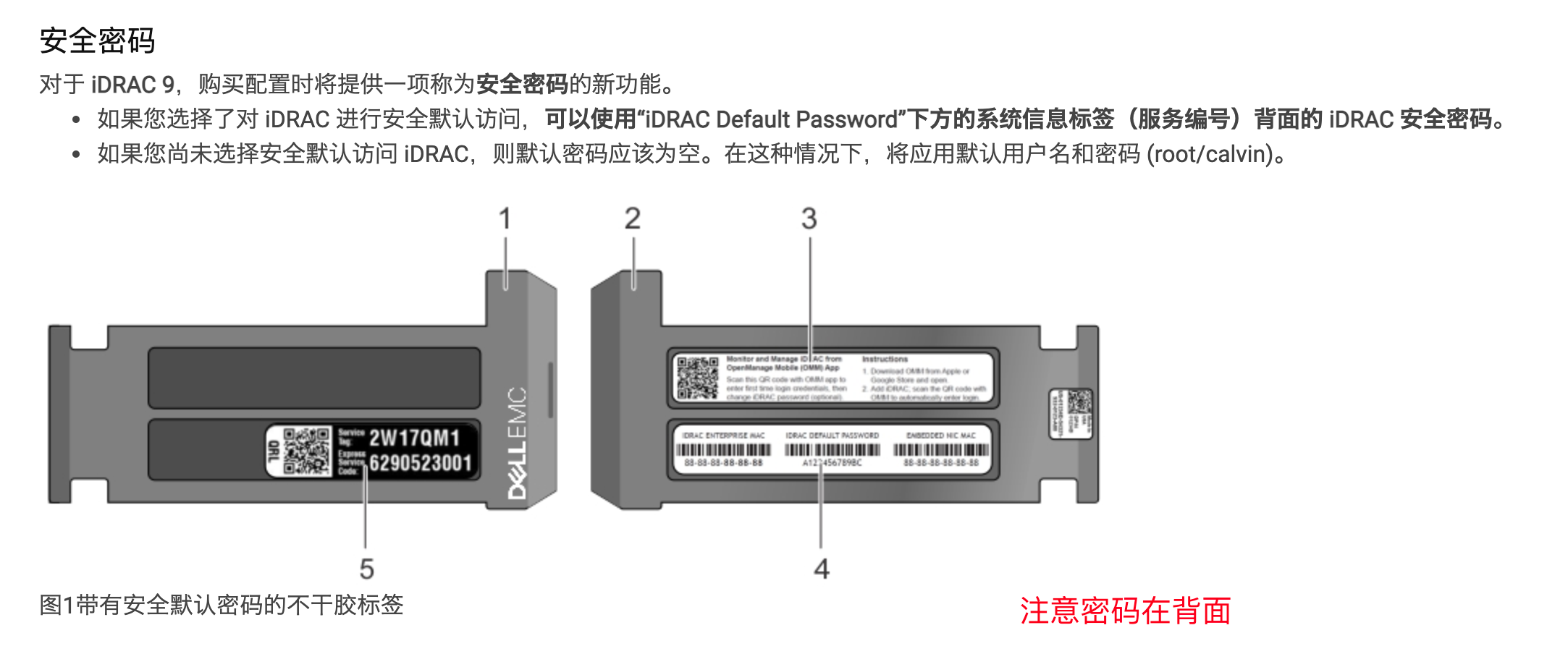

注意安全密码可以在物理机器上标签中查找。

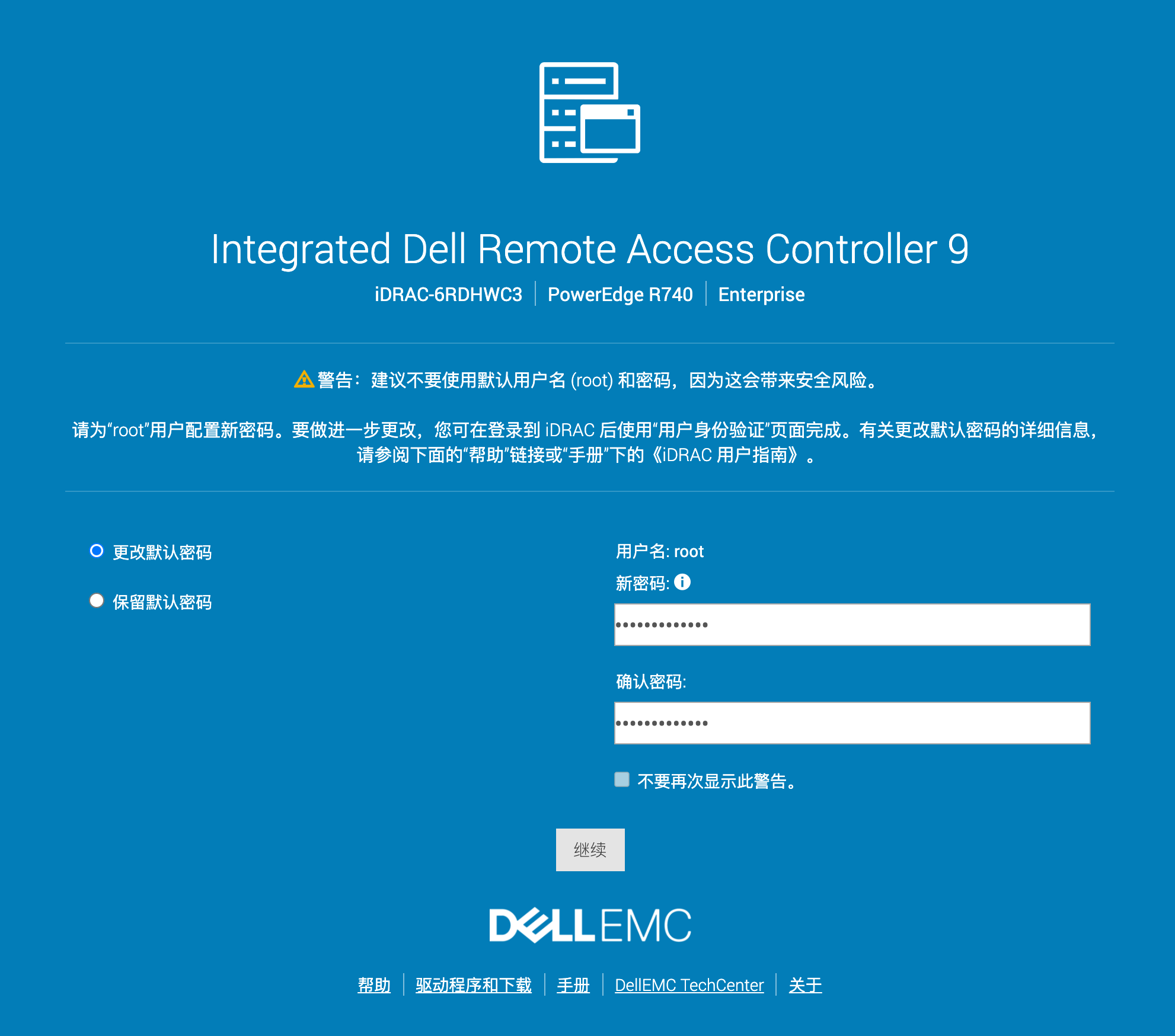

初次进入iDRAC界面后，建议修改密码

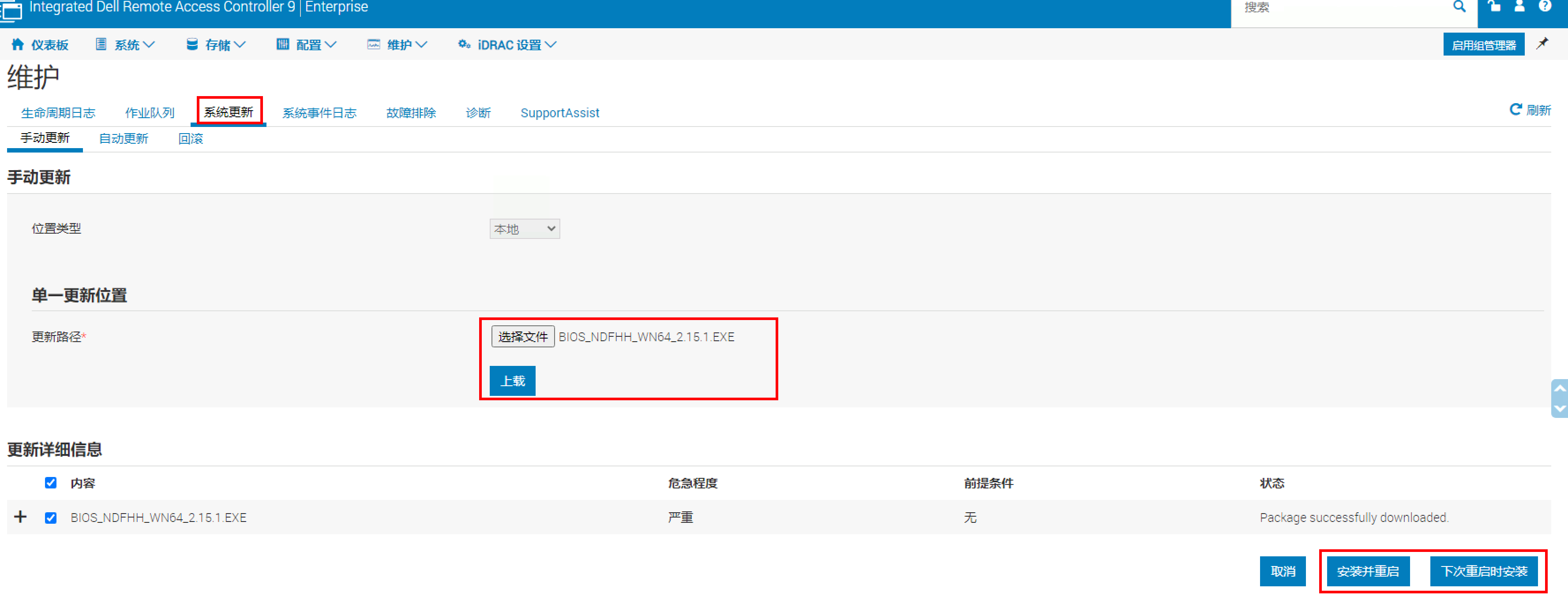

升级BIOS

打开官网

https://www.dell.com/support/home/zh-cn/product-support/product/poweredge-r740/drivers

下载对应型号的EXE格式文件

然后选择上传、更新

3 开始正式安装Esxi

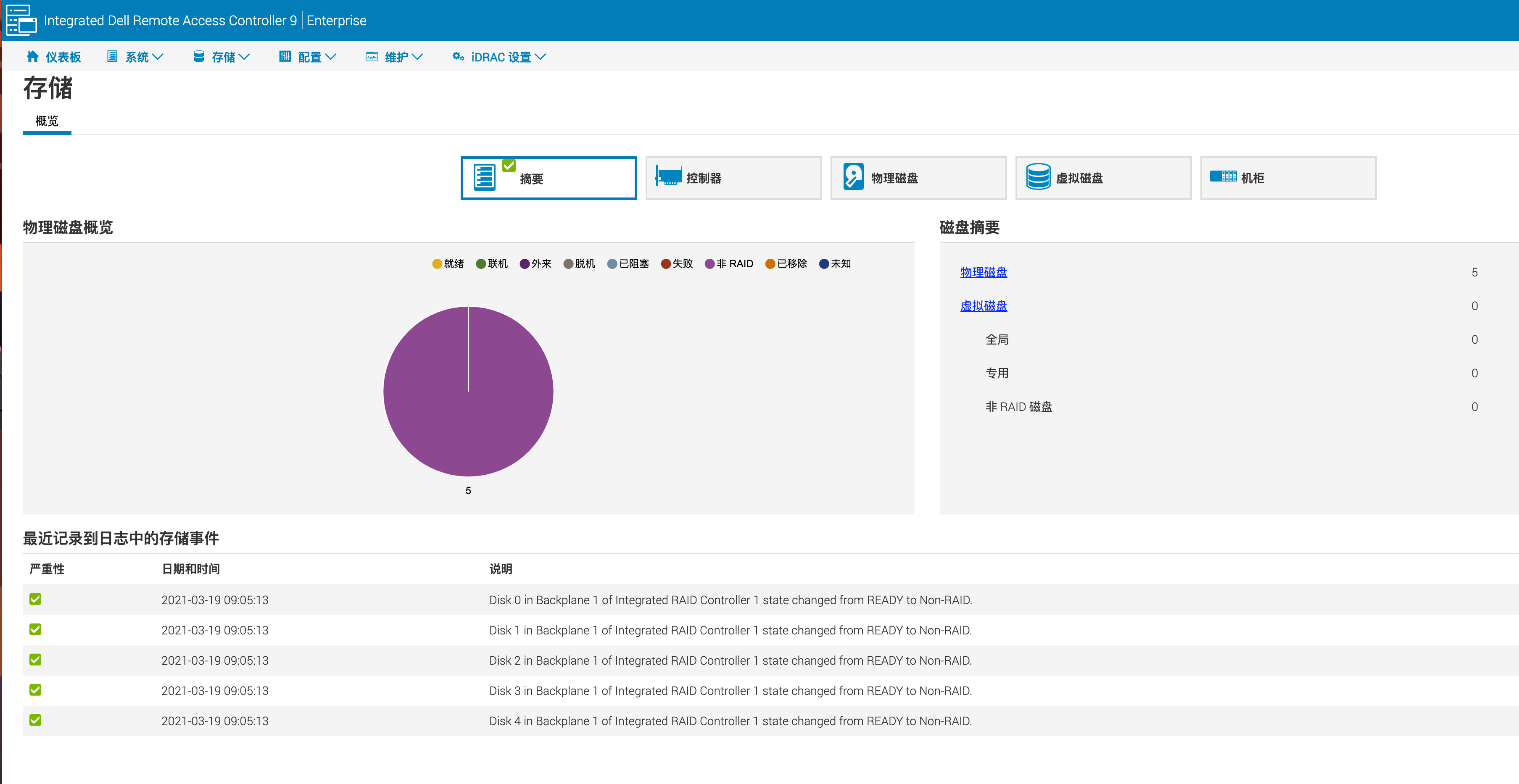

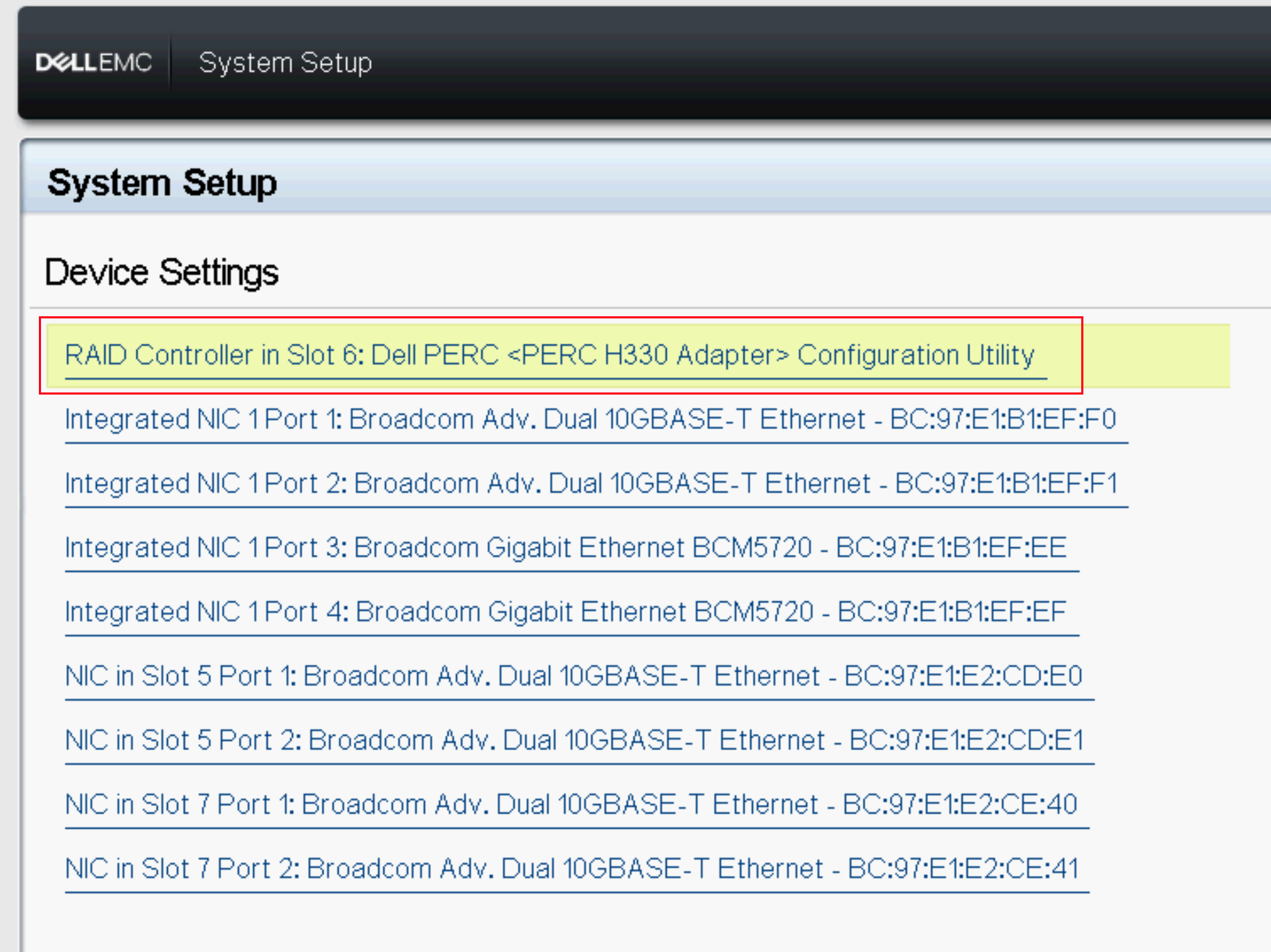

务必在关闭硬件RAID情况下，安装后续Esxi系统。

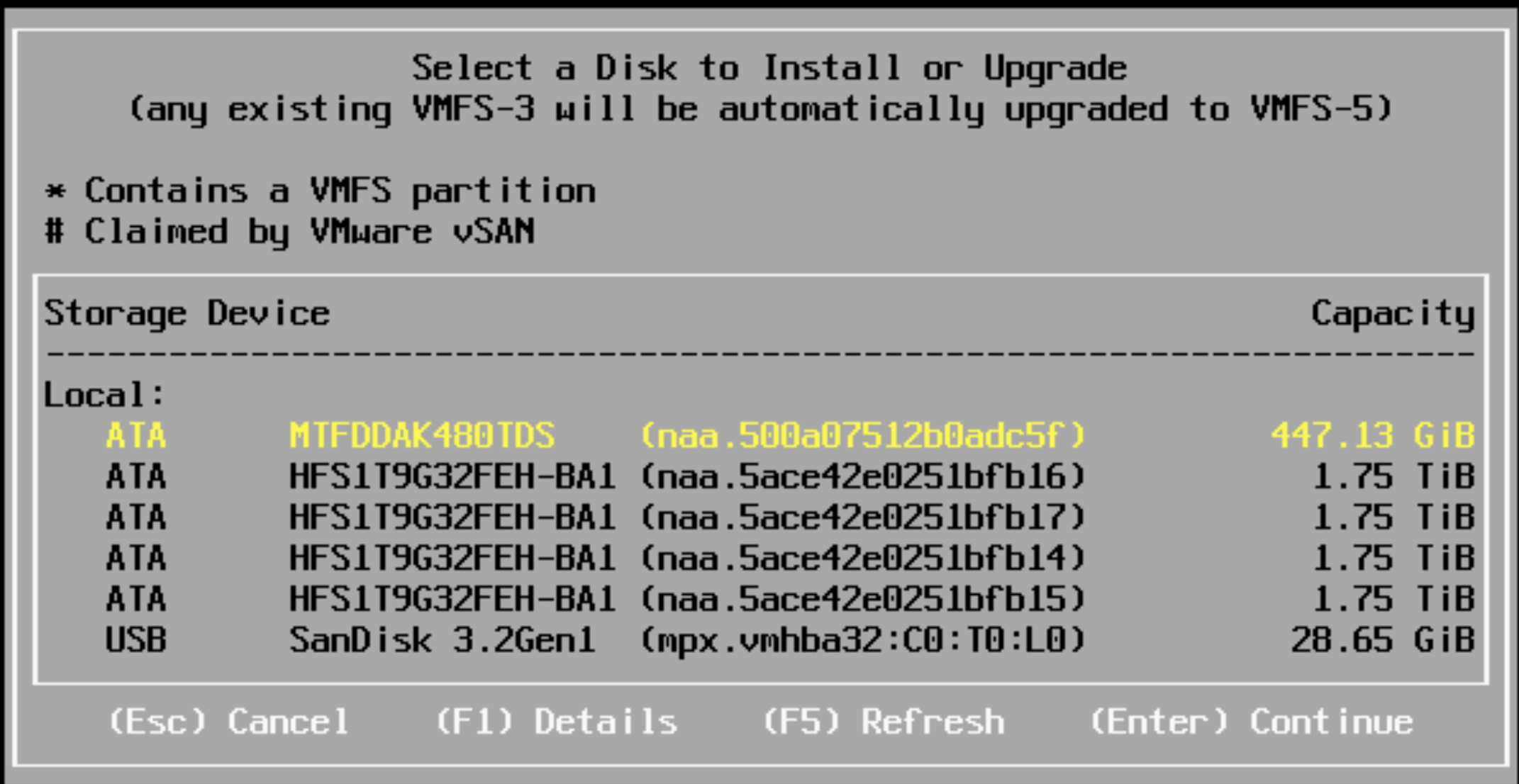

选择安装的目标磁盘，这里我们选择480GB的SSD，另外4块1.95TB的SSD用于后续vSAN的缓存盘和容量盘。

如果之前有安装过系统，可以选择升级、保留或者覆盖。初次安装这里选择overwrite。

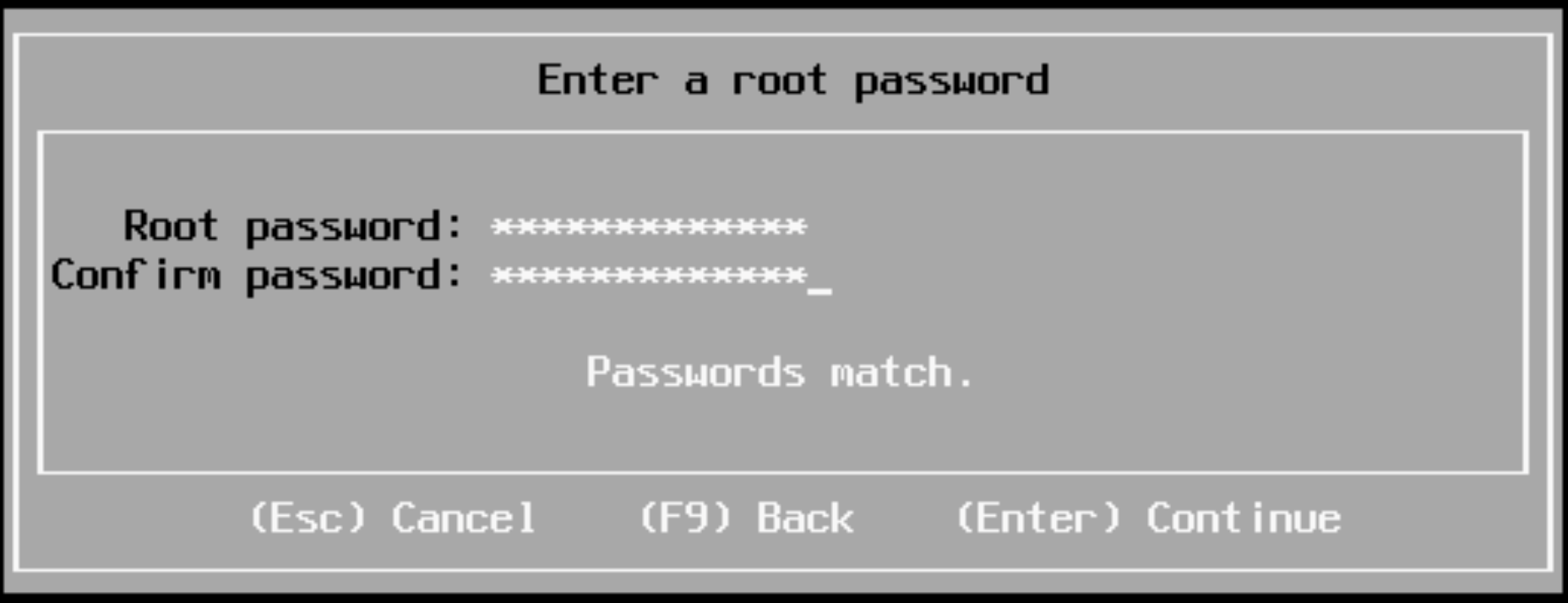

设置root用户的密码，请小心妥善保管。

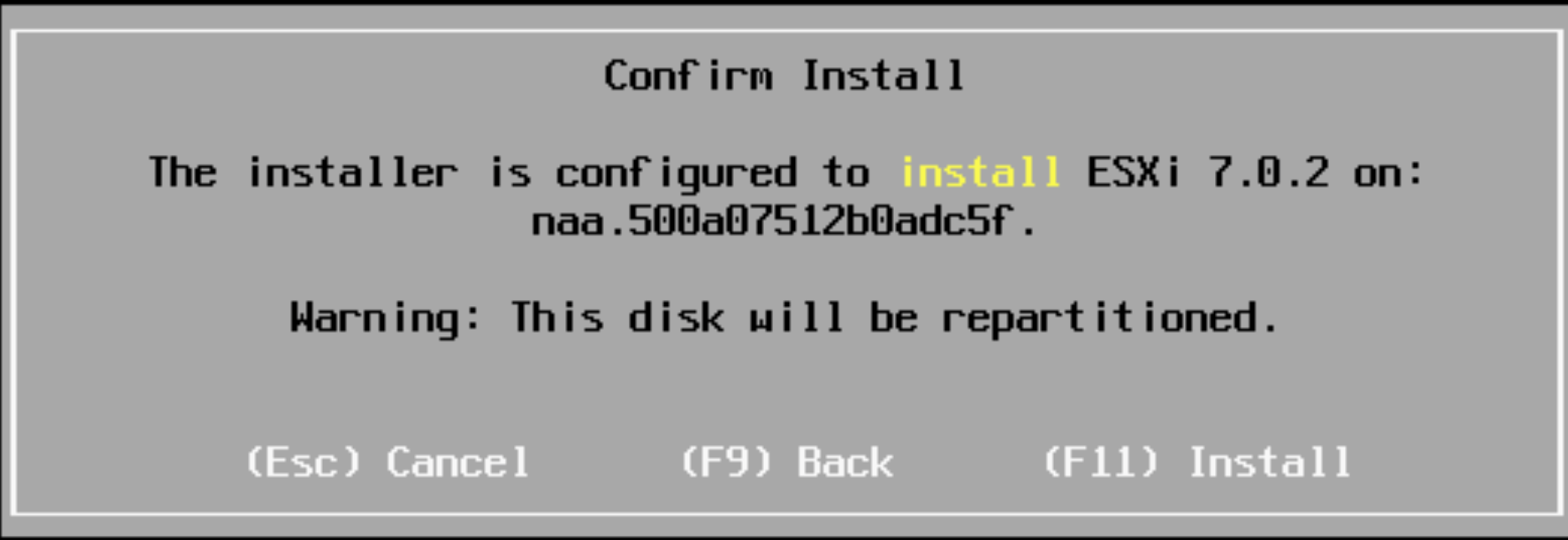

选择F11确认安装

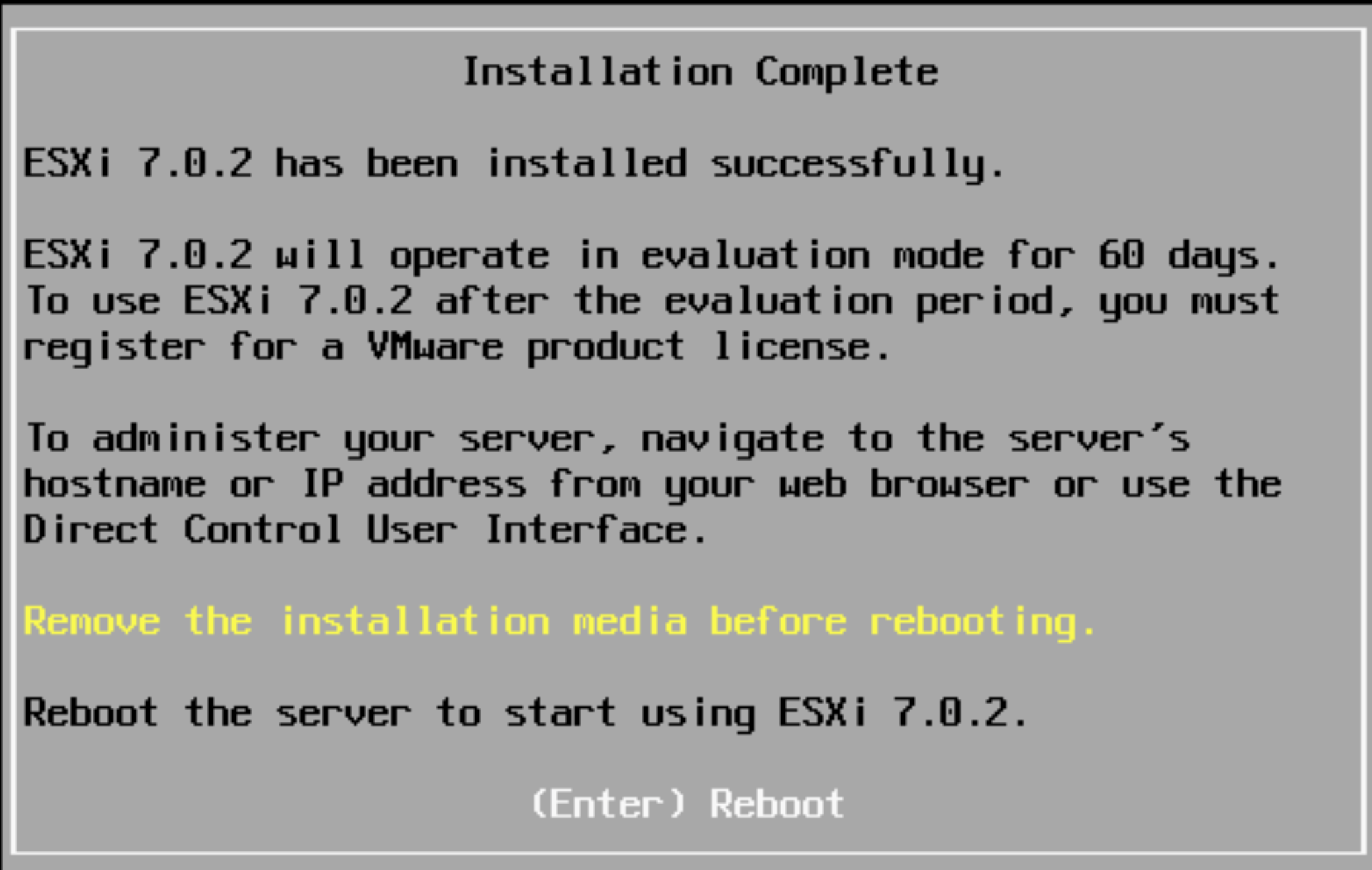

经过一段时间安装过程后，系统提示安装成功

4 配置ESXi

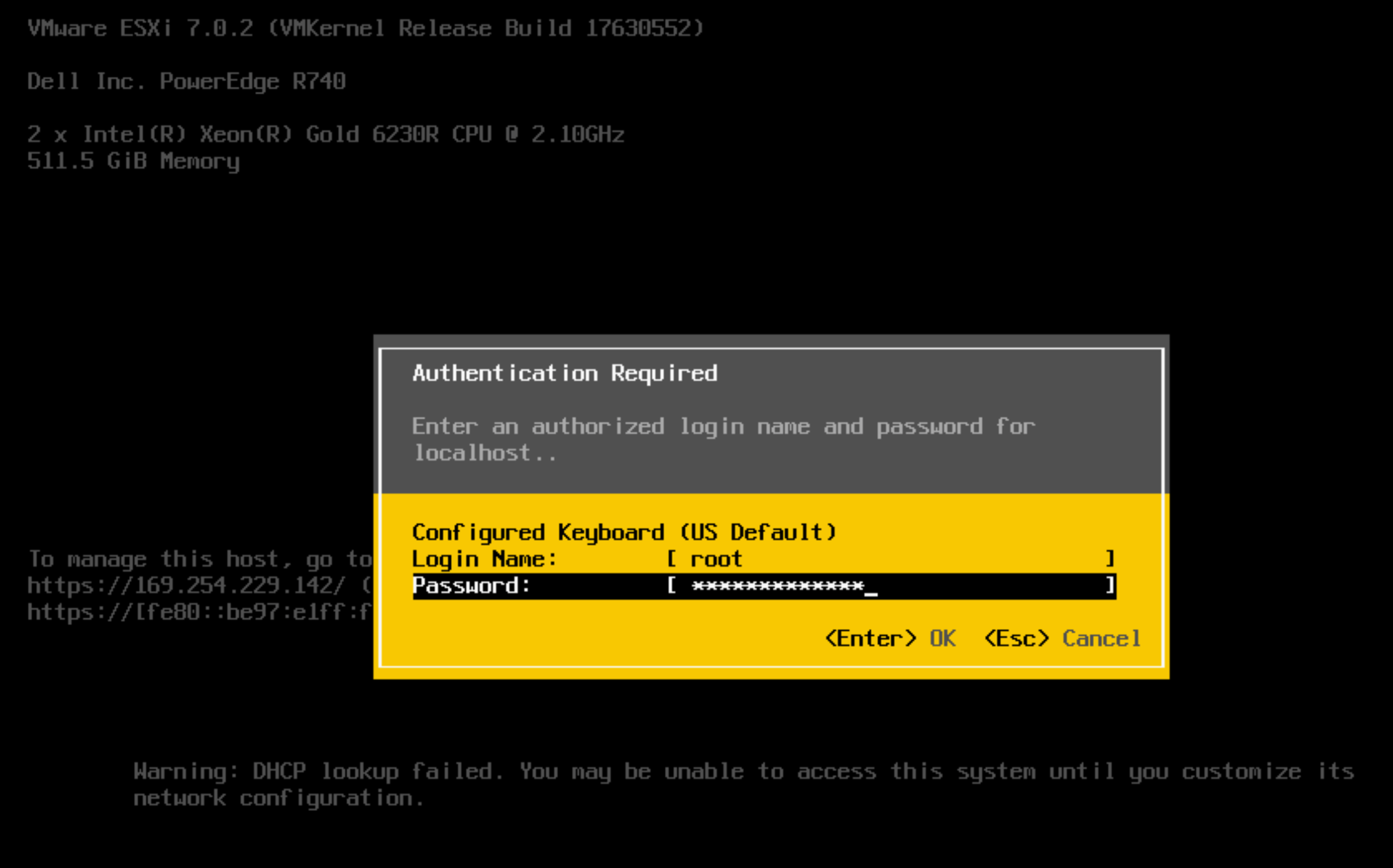

安装后，系统重启进入ESXi。

注意，先配置管理网络。

值得一提都是，特别要注意每台Esxi节点中Devcice Name和实际物理服务器背后的对应关系

可以通过插拔网线，通过Status的状态确认对应的管理口、存储口及业务口的Device Name

再次强调务必做好对应关系，做好PDS系统的标签管理工作

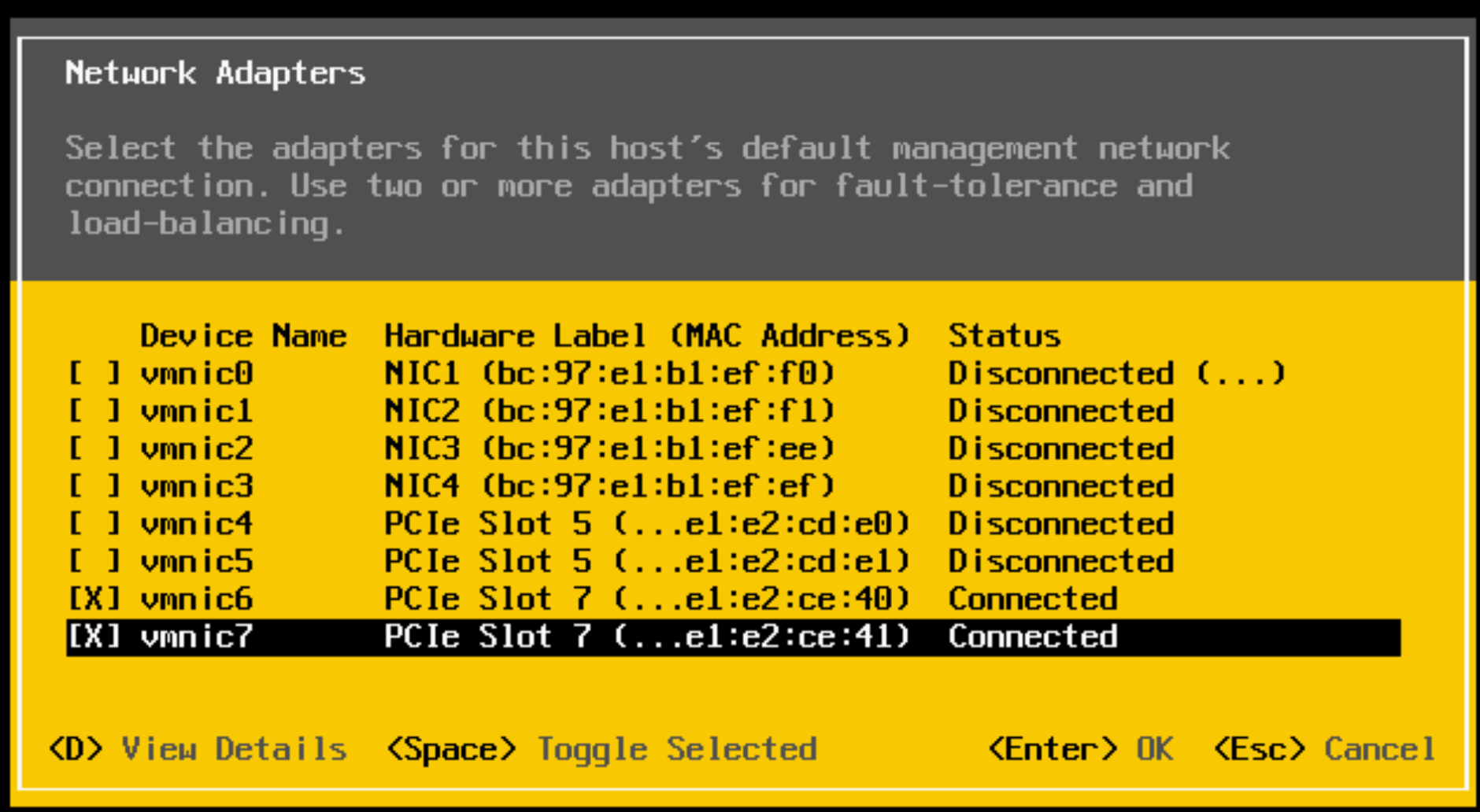

下图中的服务器vmnic7对应是接入管理网的网络接口，只勾选它。

配置实现规划后的管理IP地址，我们规划了是192.168.100.0/24网段

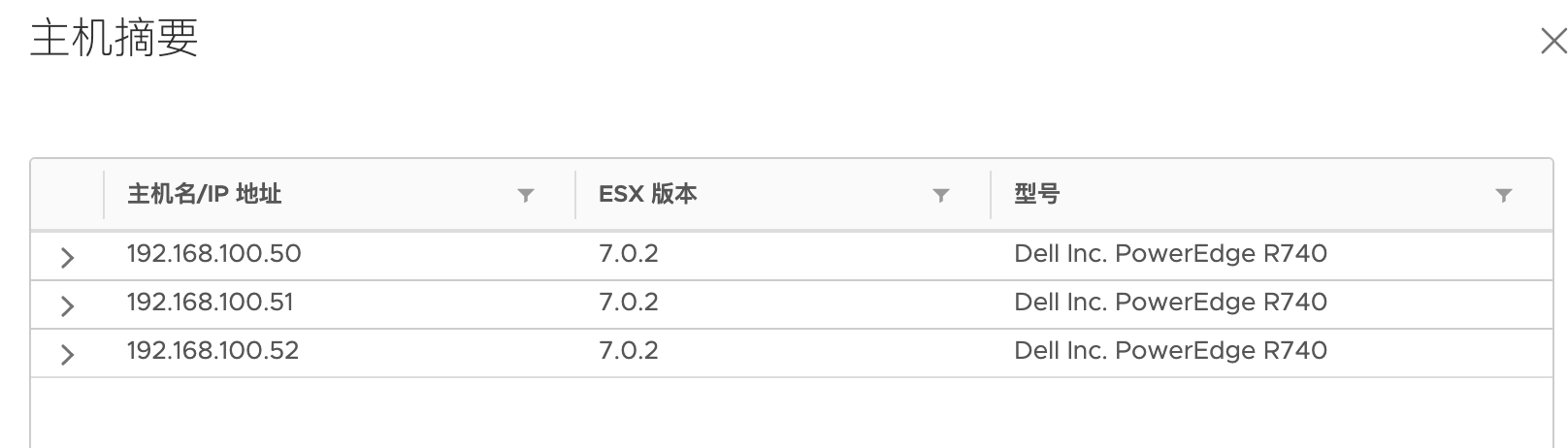

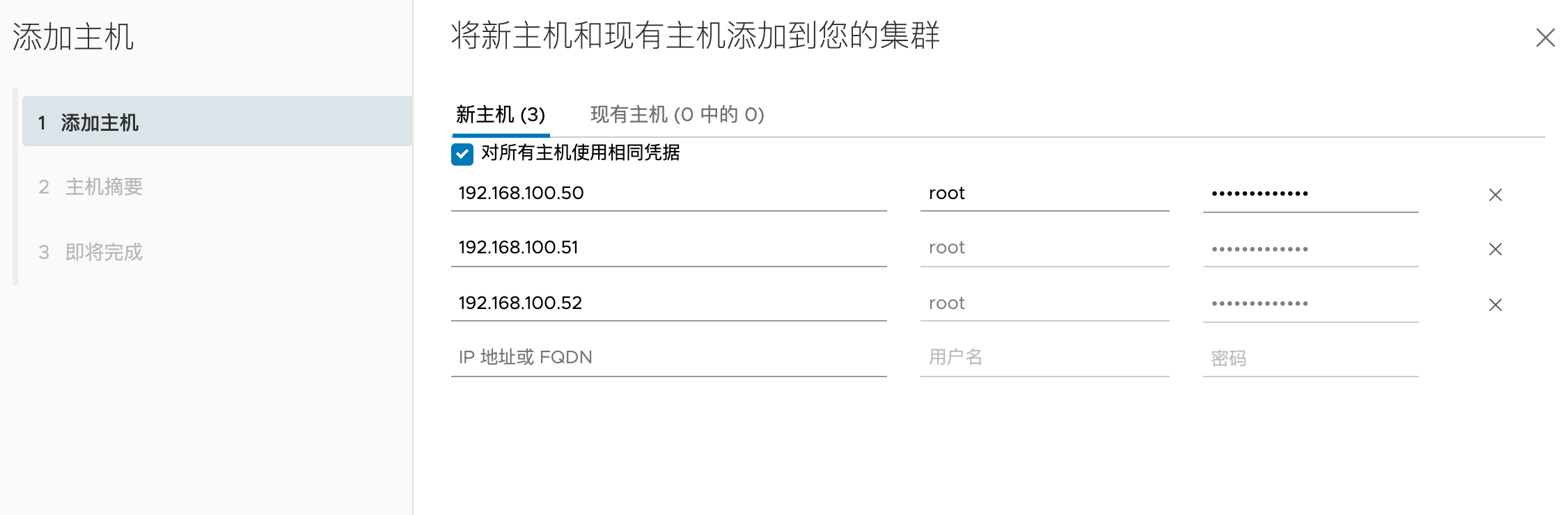

完成三台服务器的Esxi的节点安装

设备	IP地址
Esxi节点1	192.168.100.50/24
Esxi节点2	192.168.100.51/24
Esxi节点3	192.168.100.52/24

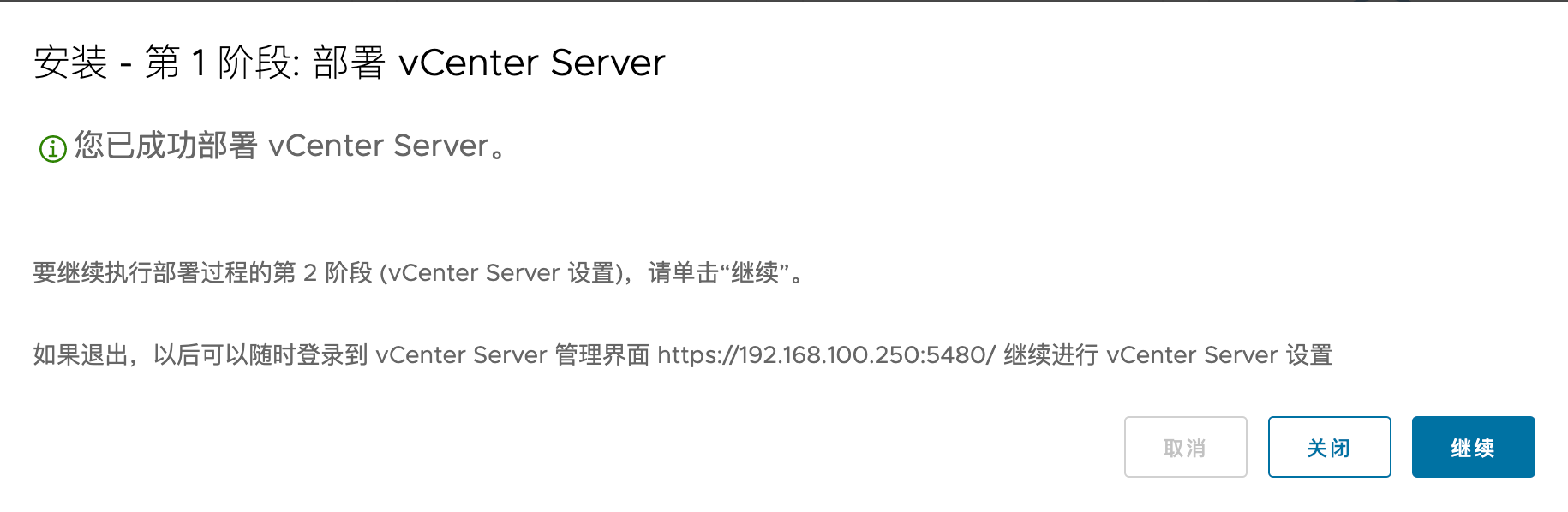

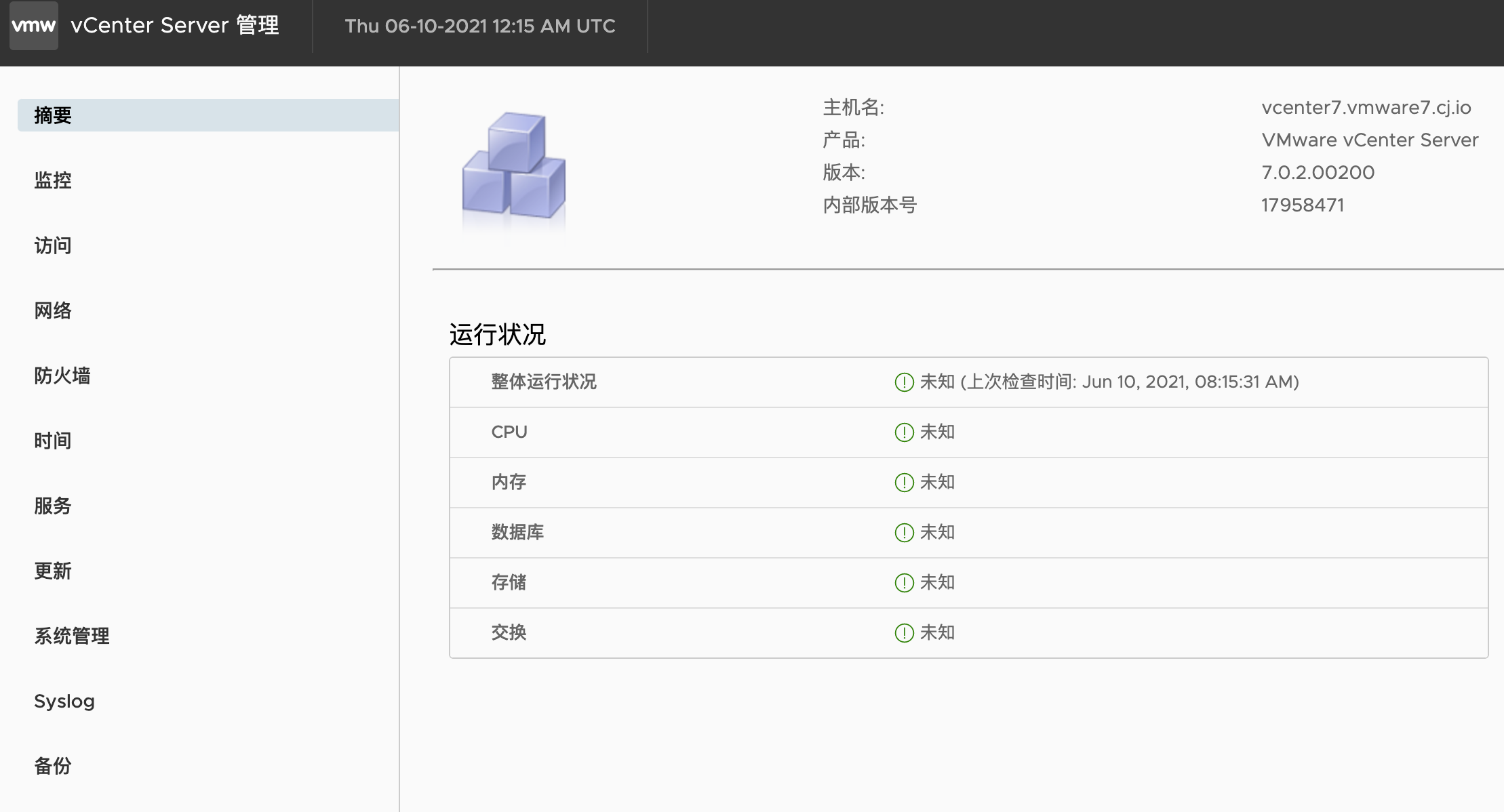

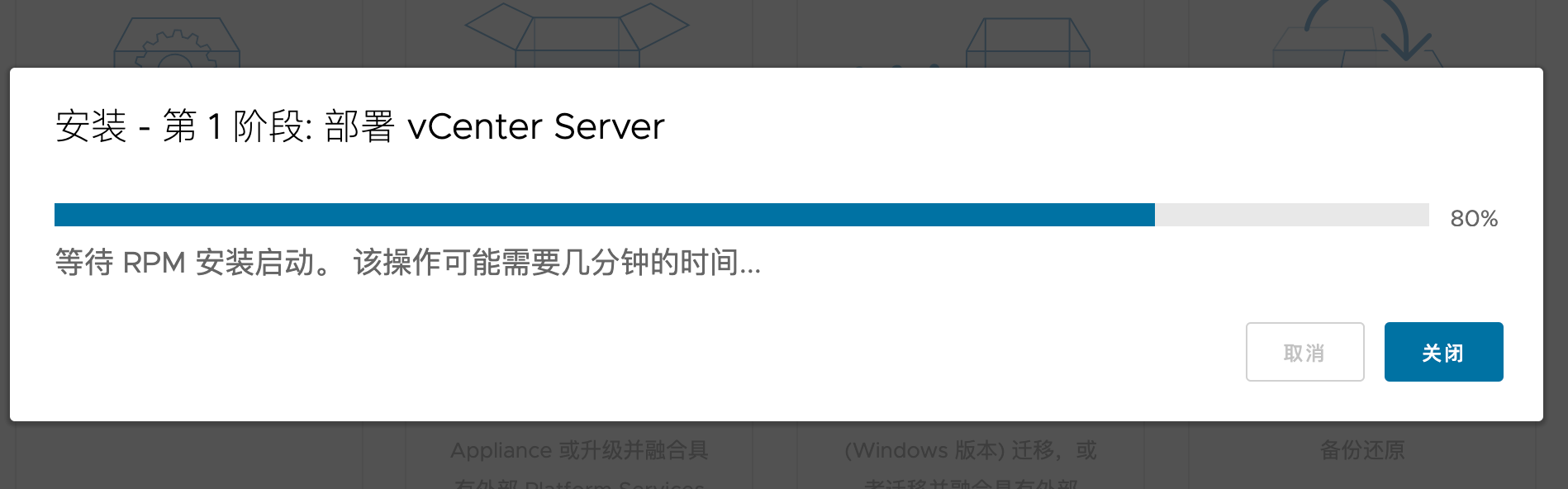

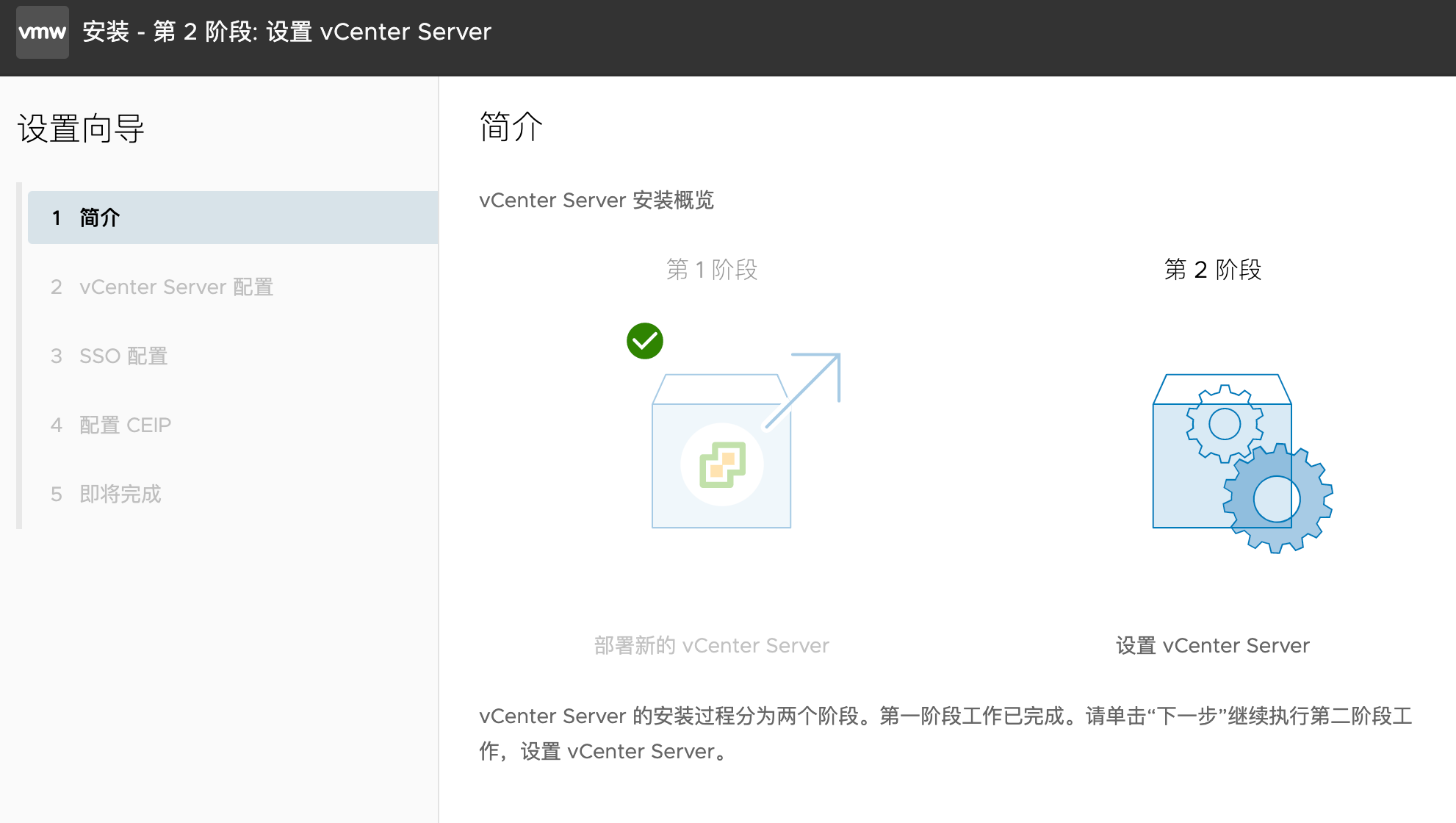

5 安装VCenter

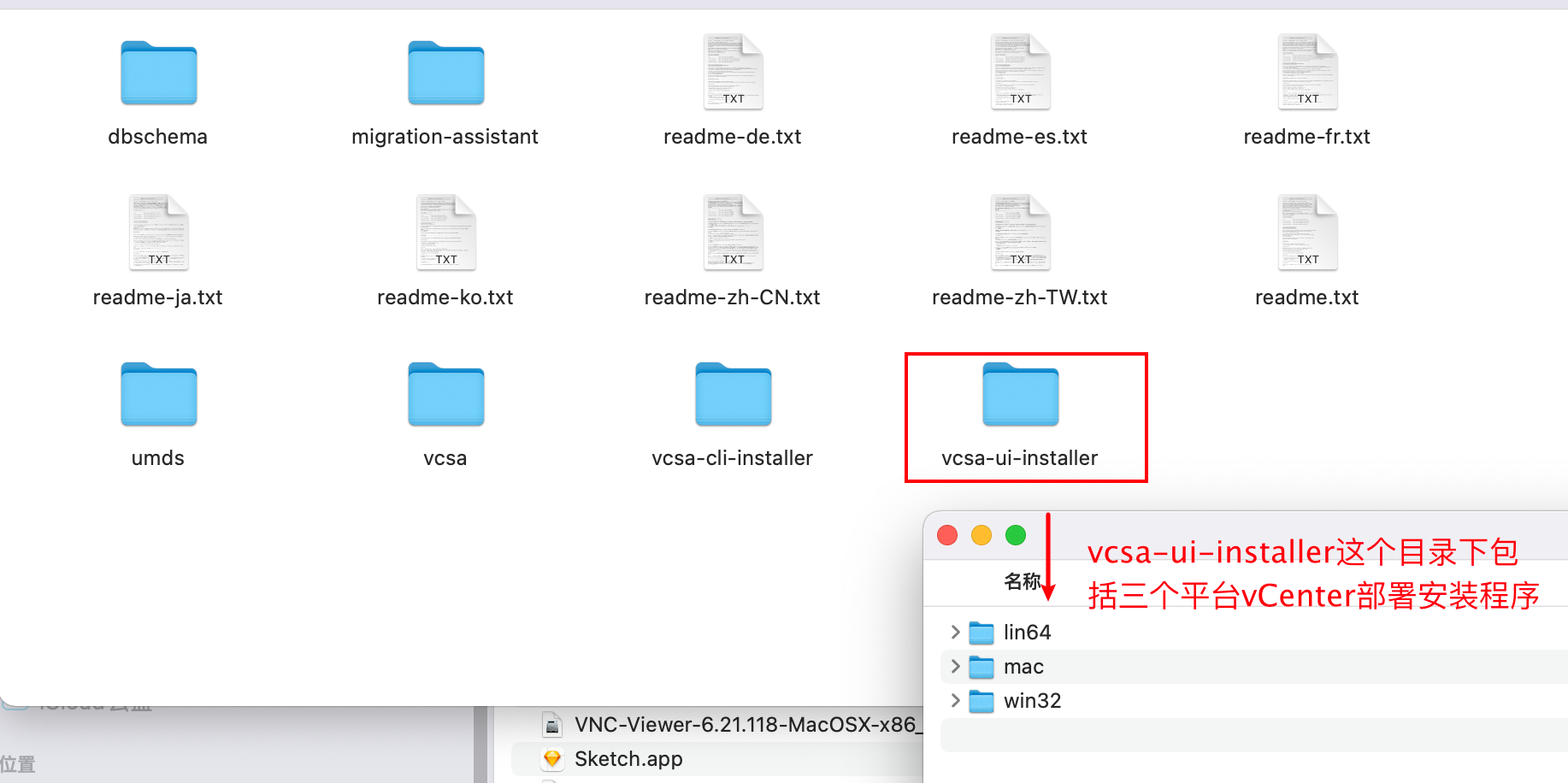

我这里选择mac平台下的VCSA安装，实际在Win平台下的安装基本雷同。

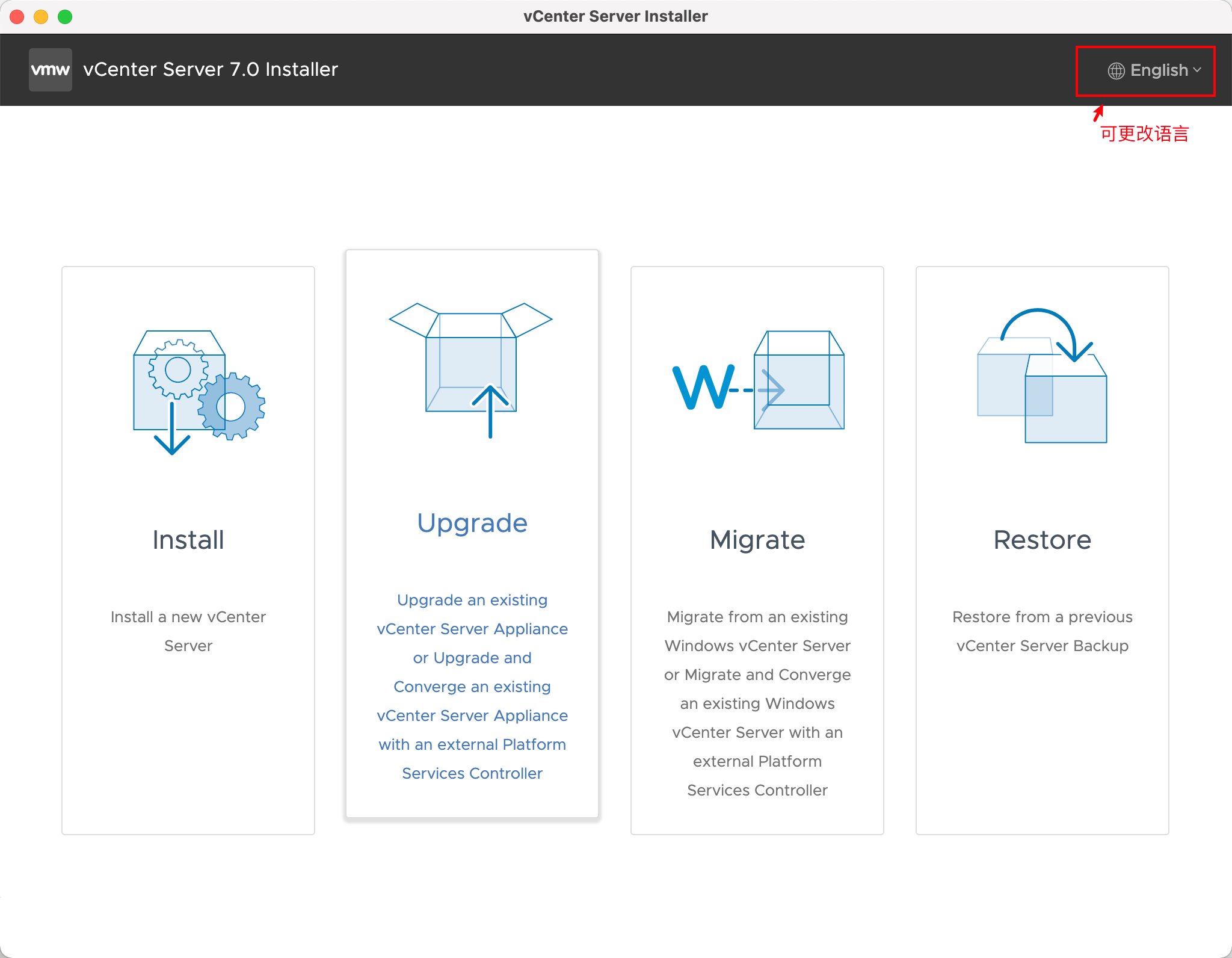

开始安装，注意右上角可以更改安装过程中的语言

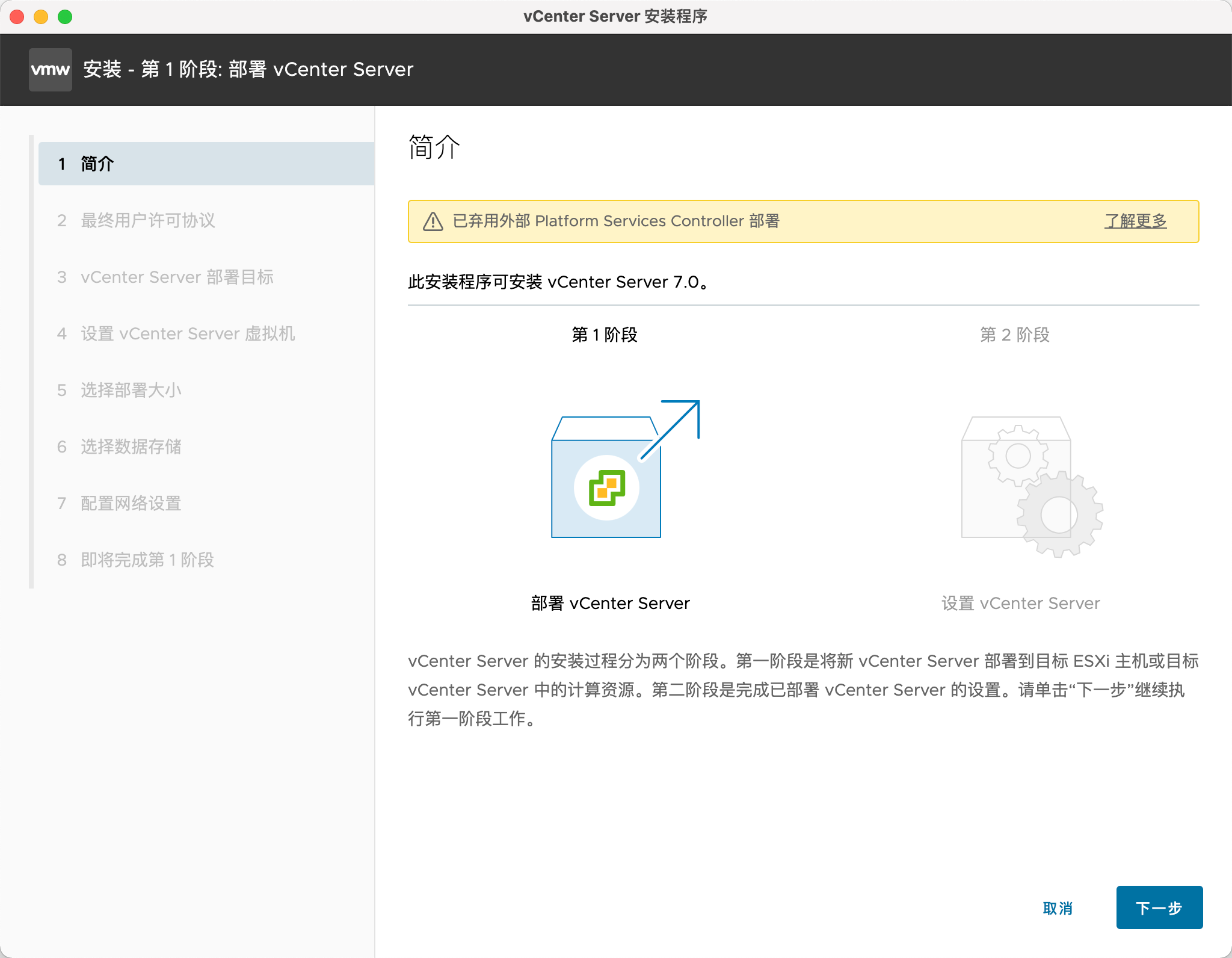

下一步

选择需要需要部署到的ESXi主机地址，这点很重要。

我们选择

选择确认

部分参考数据：

为 vSphere 清单选择 vCenter Server Appliance 的部署大小。

部署大小选项	描述
微型	部署具有 2 个 vCPU 和 12 GB 内存的设备。适用于最多包含 10 个主机或　100 个虚拟机的环境。
小型	部署具有 4 个 CPU 和 19 GB 内存的设备。适用于最多包含 100 个主机或　1,000 个虚拟机的环境。
中等	部署具有 8 个 CPU 和 28 GB 内存的设备。适用于最多包含 400 个主机或　4,000 个虚拟机的环境。
大型	部署具有 16 个 CPU 和 37 GB 内存的设备。适用于最多包含 1,000 个主机或　10,000 个虚拟机的环境。
超大型	部署具有 24 个 CPU 和 56 GB 内存的设备。适用于最多包含 2,500 个主机或　45,000 个虚拟机的环境。

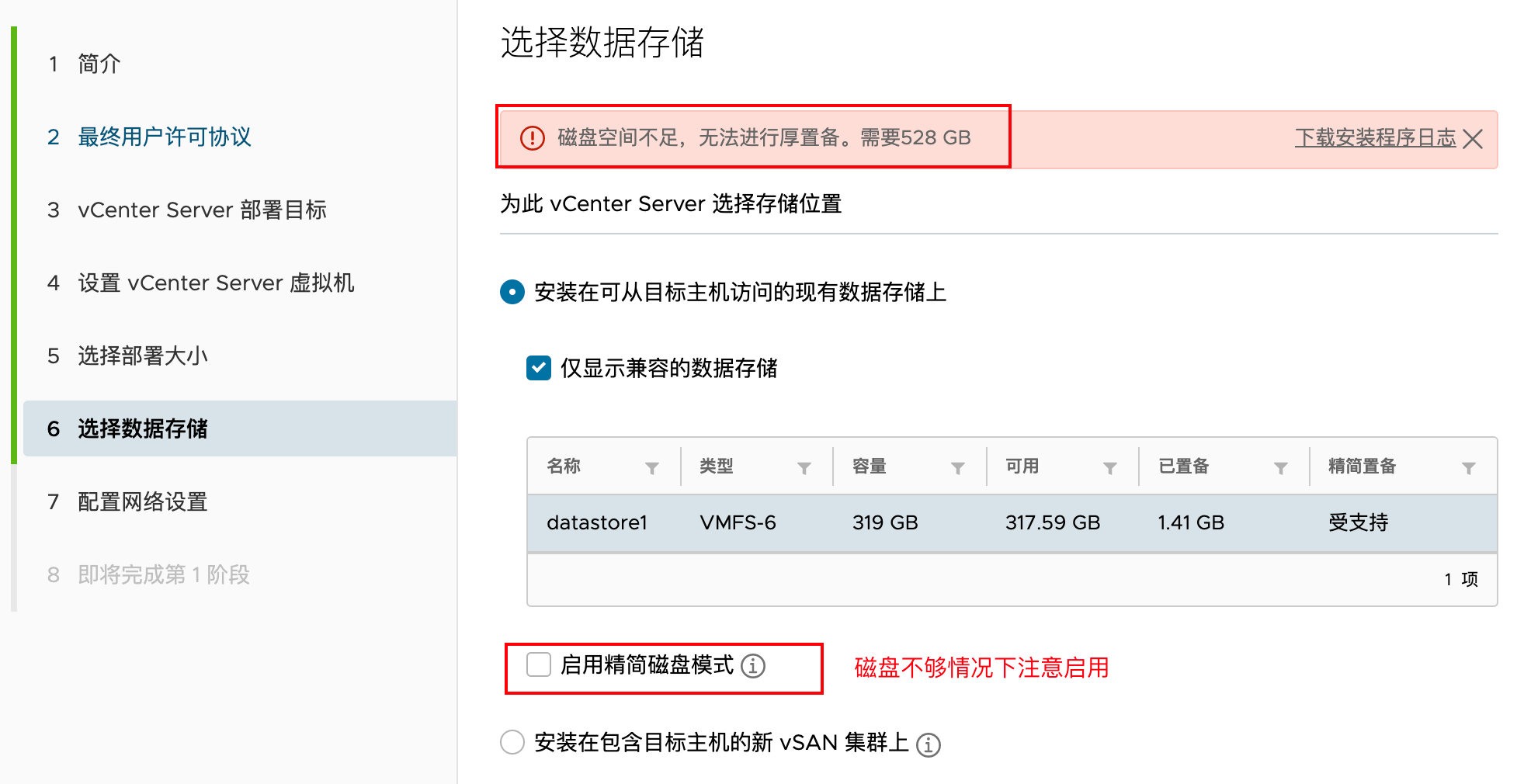

选择 vCenter Server Appliance 的存储大小。

存储大小选项	微型部署大小的描述	小型部署大小的描述	中型部署大小的描述	大型部署大小的描述	超大型部署大小的描述
默认	部署具有 315 GB 存储的设备。	部署具有 380 GB 存储的设备。	部署具有 600 GB 存储的设备。	部署具有 965 GB 存储的设备。	部署具有 1705 GB 存储的设备。
大型	部署具有 1390 GB 存储的设备。	部署具有 1435 GB 存储的设备。	部署具有 1600 GB 存储的设备。	部署具有 1665 GB 存储的设备。	部署具有 1805 GB 存储的设备。

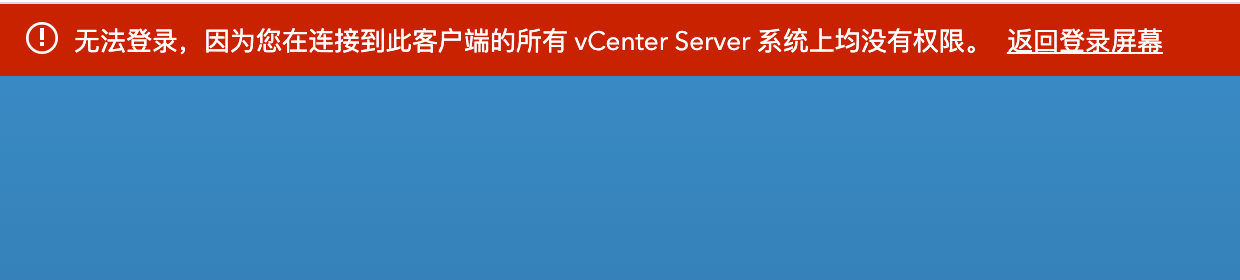

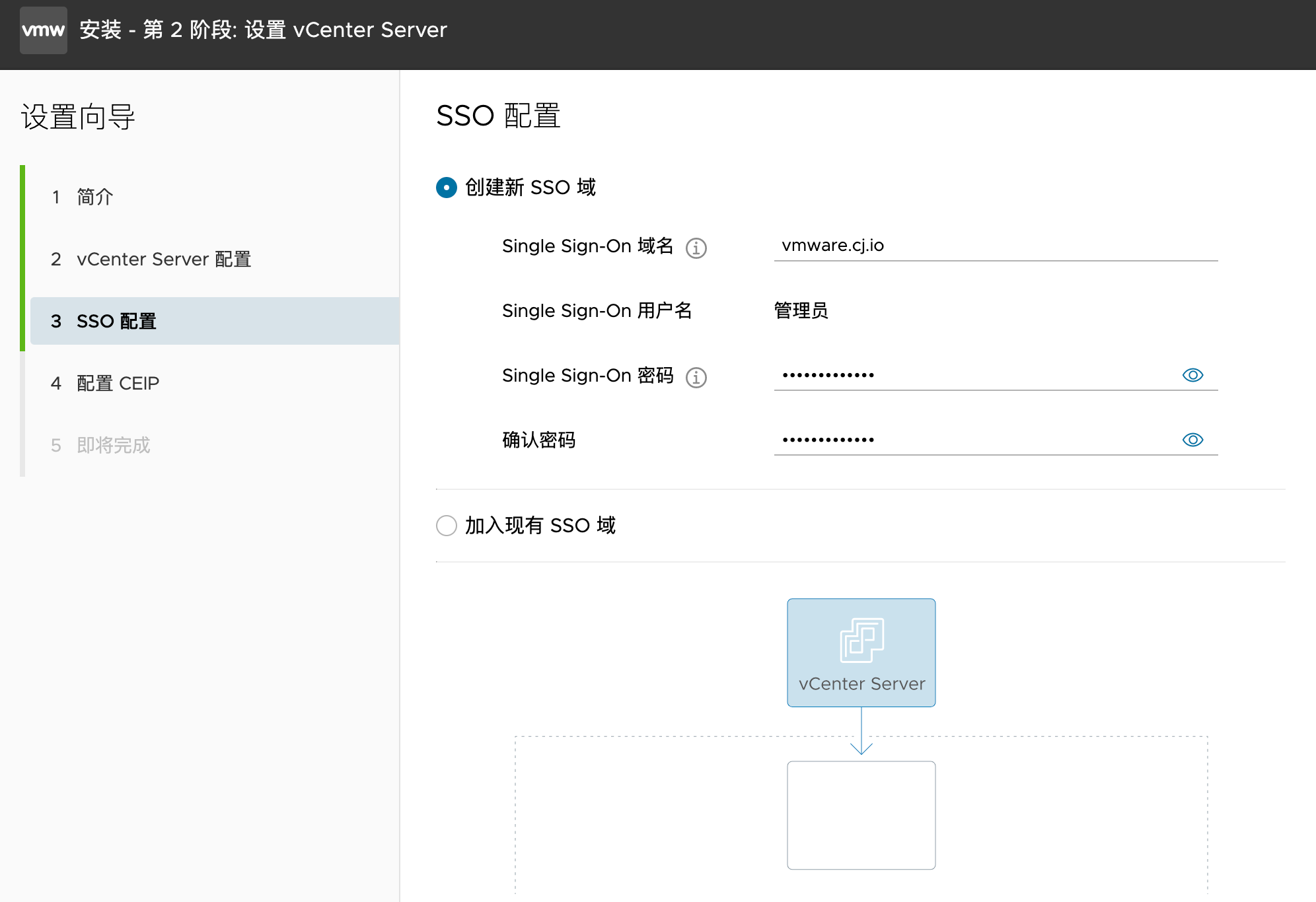

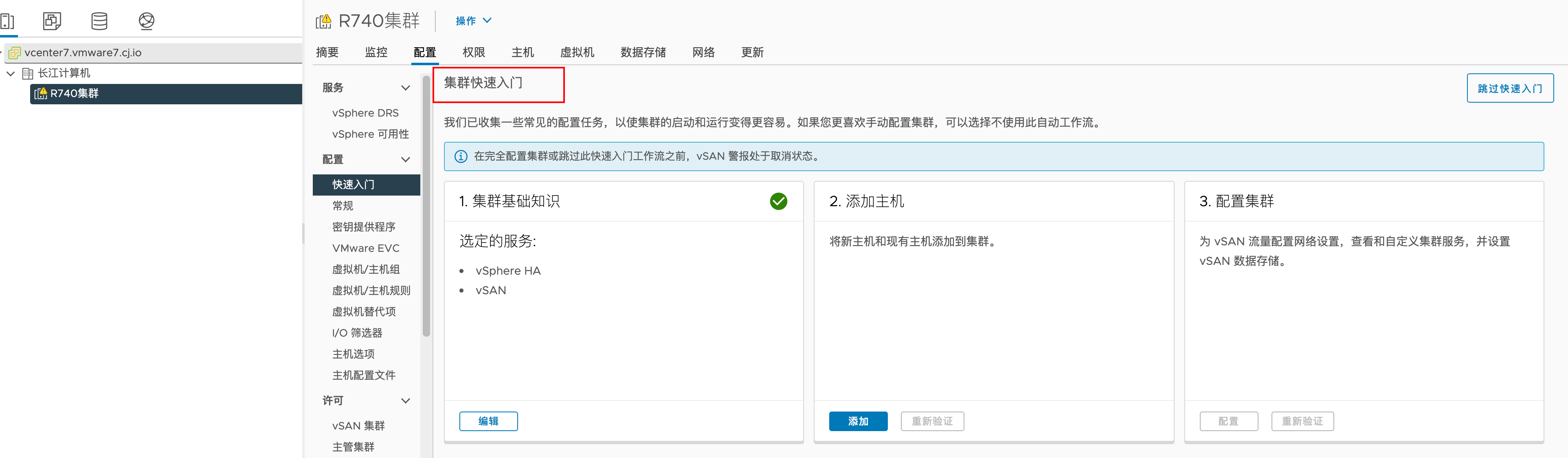

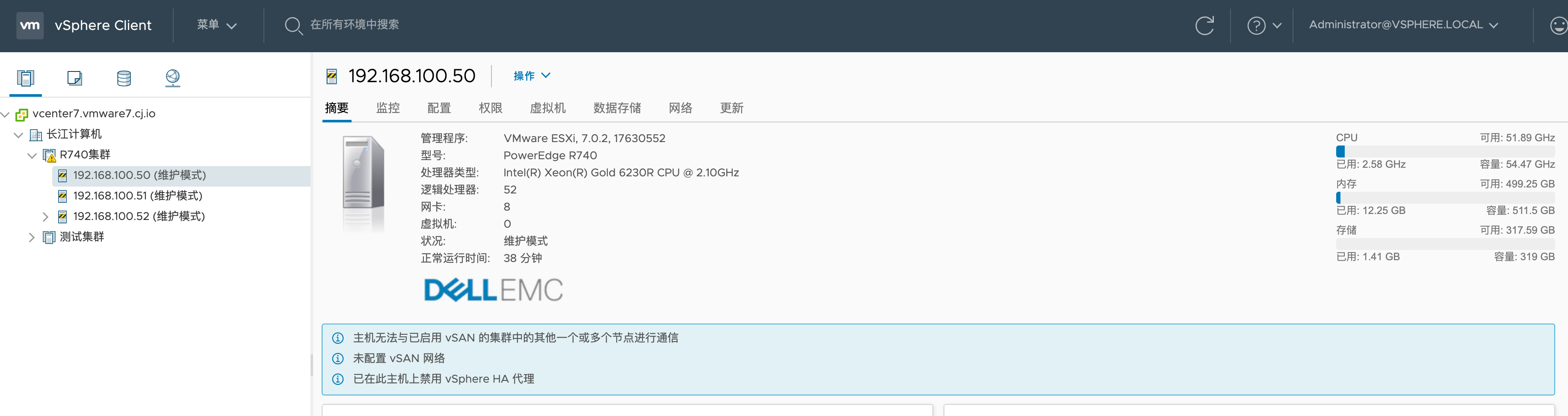

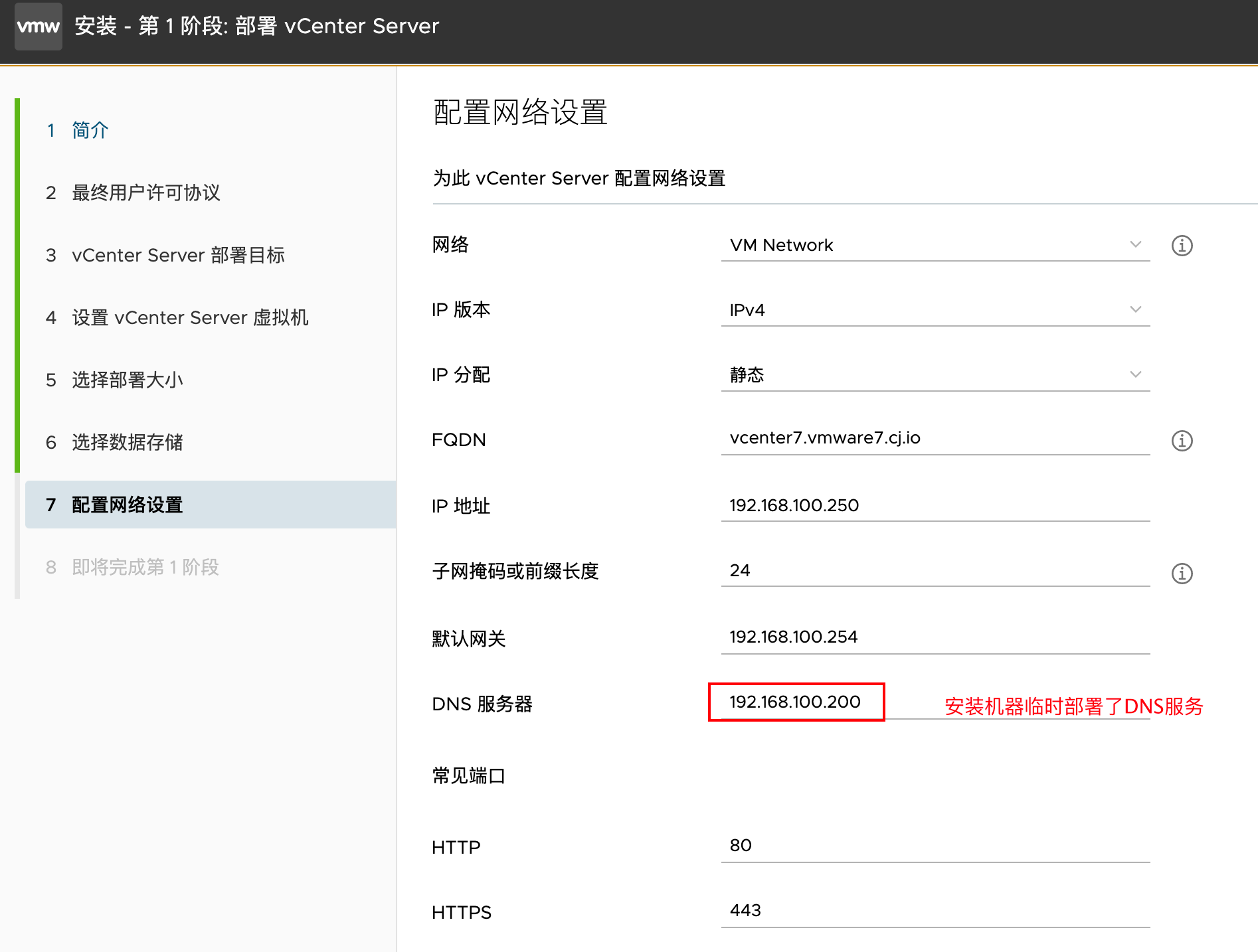

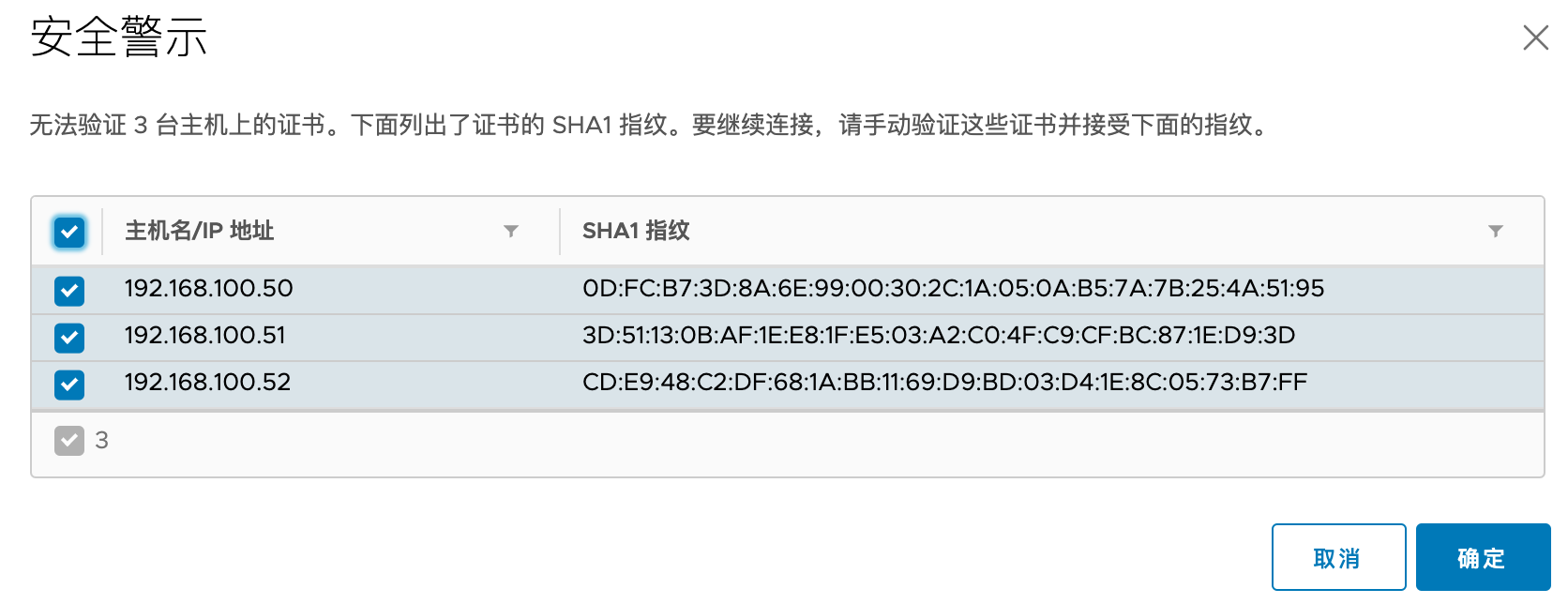

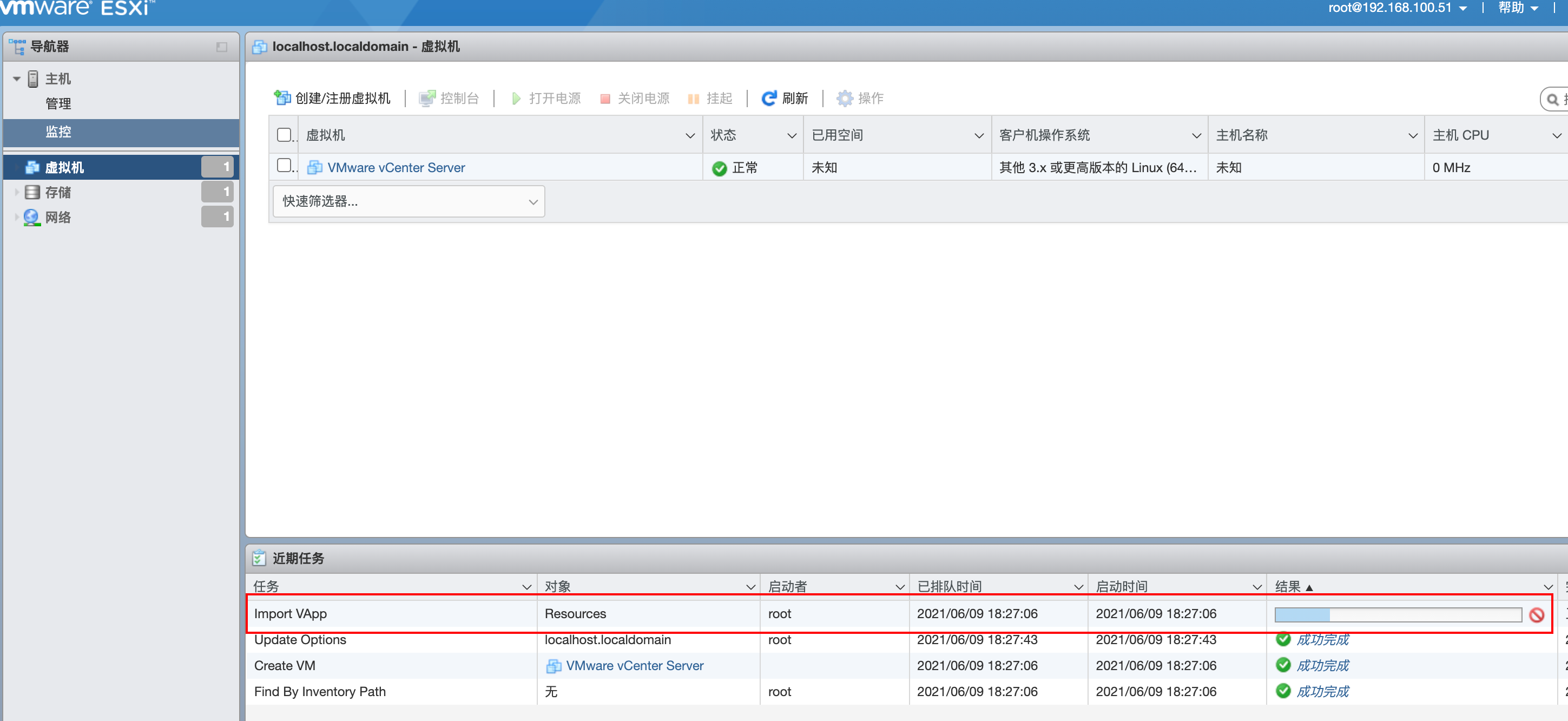

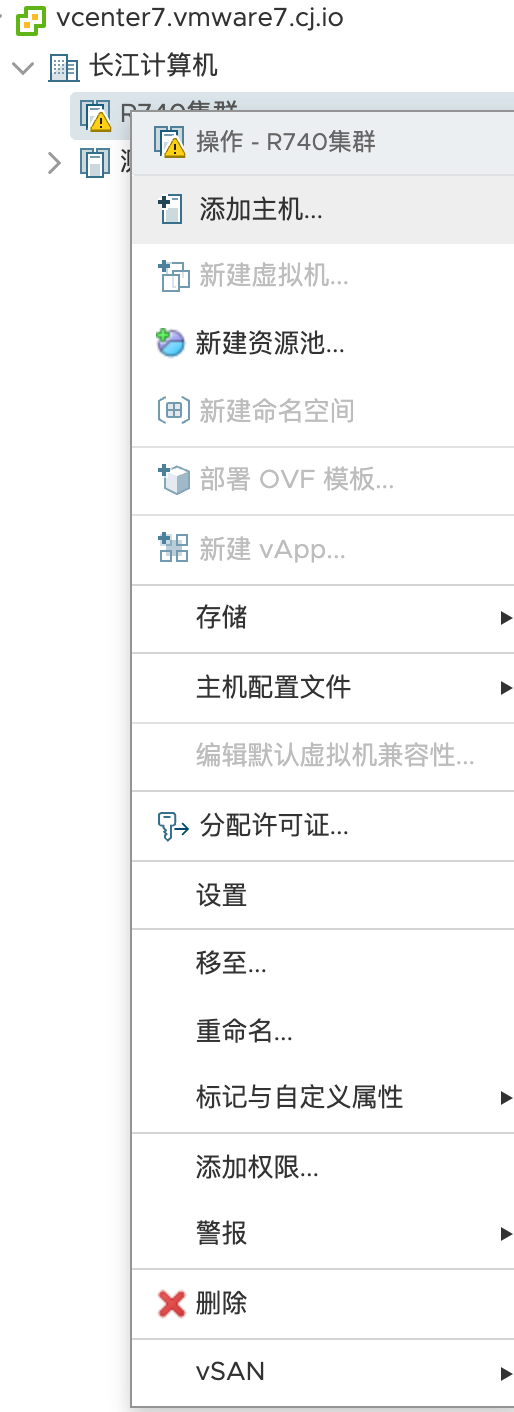

超大型	部署具有 3145 GB 存储的设备。	部署具有 3195GB 存储的设备。	部署具有 3360 GB 存储的设备。	部署具有 3425 GB 存储的设备。	部署具有 3565 GB 存储的设备。
