在VMWare ESXi中网络类型为什么要从E1000调整为VMXNET3

在我们配置ESXi的时候，虚拟机的网络类型通常有三种模式，分别为E1000，E1000e，和VMNET3。

那么这三种模式有什么区别呢？

用户为什么要从E1000调整为VMXNET3，理由如下：

• E1000是千兆网路卡，而VMXNET3是万兆网路卡；
• E1000的性能相对较低，而VMXNET3的性能相对较高；
• VMXNET3支持TCP/IP Offload Engine，E1000不支持；
• VMXNET3可以直接和vmkernel通讯，执行内部数据处理；

例如。VMXNET3 将显示带宽为 10 GBps。但是，实际带宽将取决于您的上行链路速度。物理 CentOS 或 Windows 安装可能将其显示为 40 GBps，但不是 VM。您将必须执行带宽测试，以查看实际获得的带宽。

通过VMXNET3 的网络性能与 E1000E 和 E1000 相比较。本文解释了虚拟网络适配器之间的区别，第 2 部分将演示通过选择半虚拟化适配器可以获得多少网络性能。

VMware管理员可以使用几个不同的虚拟网络适配器来附加到虚拟机。虚拟适配器属于以下两个组之一：

模拟：

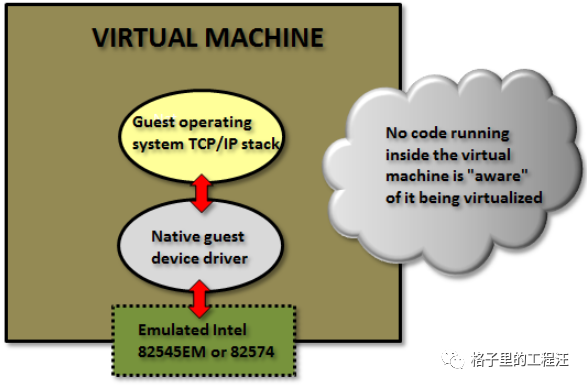

这些是虚拟硬件，可以模拟实际的现有物理网络适配器。（请注意，物理ESXi主机中的物理网卡是完全无关的。）VMkernel将向来宾操作系统提供某些内容，看起来与某些特定的实际硬件完全相同，并且来宾可以通过即插即用来检测它们并使用本机设备驱动程序。

仿真设备的示例包括：

E1000 –将模拟1 Gbit的Intel 82545EM卡，自Windows Server 2003生成以来，适用于大多数操作系统。该卡是创建几乎所有虚拟机时的默认设置，并且被广泛使用。

E1000e –模拟更新的真实网络适配器1 Gbit Intel 82574，适用于Windows 2012及更高版本。E1000E需要VM硬件版本8或更高版本。

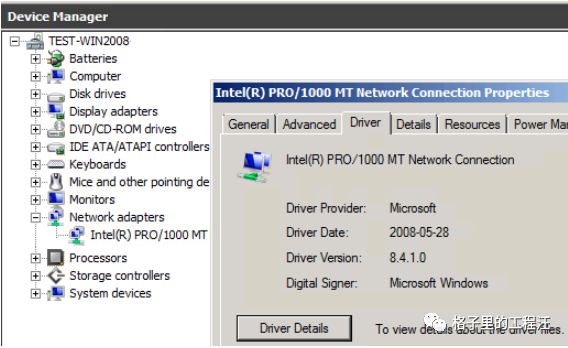

上面在带有模拟E1000适配器的Windows 2008 R2中，正在使用虚拟操作系统设备驱动程序。

模拟网络适配器的积极方面是它们“开箱即用”，不需要VMware的外部代码。由于E1000设备已在BIOS启动时可用，因此它甚至可以用于（如果需要）通过PXE安装虚拟操作系统。

不利的一面是，使用默认的仿真适配器时，从虚拟操作系统发送或接收的每个帧都需要额外的工作（每秒可能成千上万个）。

VMkernel必须“实时”模拟特定Intel 82545EM或82574卡的确切行为，这将花费时间和CPU周期。

半虚拟化：

虚拟网络适配器的另一种类型是“半虚拟化”。最近的一个称为VMXNET3。

半虚拟化网卡不作为物理NIC存在，而是完全由VMware“组成”的设备。对于虚拟操作系统，这将意味着它通常在OS安装阶段仅感觉到未知设备位于（虚拟）主板上的PCI插槽中，但没有驱动程序可以实际使用它。

（注意：某些Linux发行版甚至预安装了VMXNET3驱动程序。）

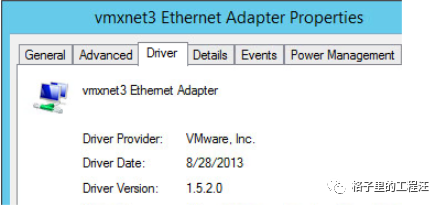

对于Windows Server，通常通过安装VMware Tools来提供设备驱动程序时，来宾操作系统会将其视为来自某些网卡制造商称为“ VMware”的真实NIC，并将其用作普通网络适配器。除了周围的其他NIC之外，没有其他理由相信这是NIC。

对于虚拟操作系统，VMXNET3卡看起来像10 Gbit的物理设备。

注意：还有两个过时的半虚拟化适配器，称为VMXNET和VMXNET2（有时称为“增强型VMXNET”），但是，只要虚拟机至少具有硬件版本7，则应仅使用VMXNET3适配器。

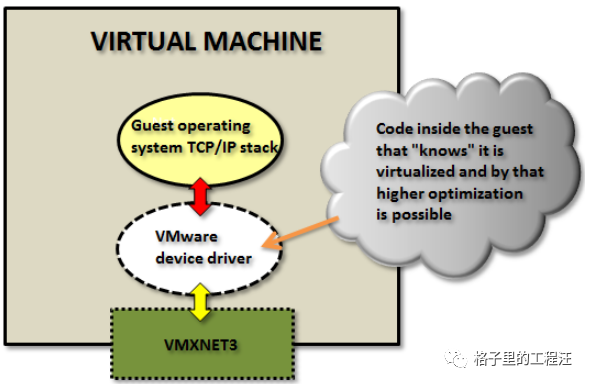

由于带有VMXNET3卡的VMware甚至在VM内部拥有更多的网络组件，因此可以实现许多性能增强。使用仿真的E1000 / E1000E，内核必须模拟现有的来宾系统适配器的确切行为，但是使用VMXNET3，它可以创建经过优化以在虚拟环境中使用的“完美”虚拟适配器。

下面，我们将测试当今两个最常见的Windows操作系统：Windows 2008 R2和Windows 2012 R2的网络吞吐量，并查看VMXNET3与E1000和E1000E的性能。

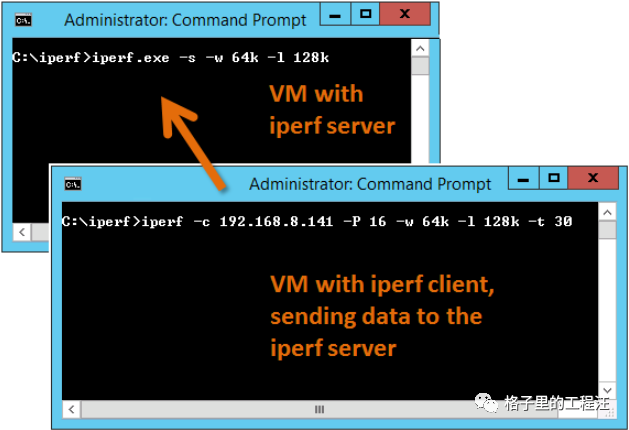

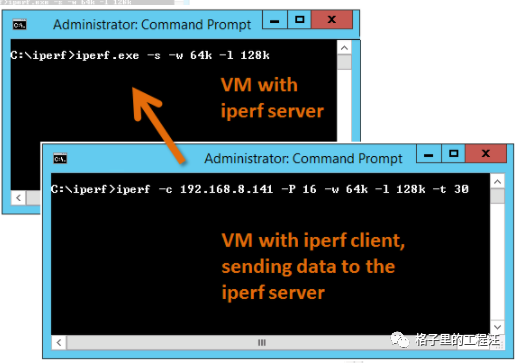

为了生成大量网络流量，我使用了在两个虚拟机上运行的iperf工具，一个虚拟机为“客户端”，另一个为“服务器”。我发现以下iperf设置为Windows Server上的网络吞吐量测试生成了最佳组合：

服务器：iperf -s -w 64k -l 128k

客户端：iperf -c <服务器IP > -P 16 -w 64k -l 128k -t 30

该测试是在HP Proliant Bl460c Gen8上完成的，虚拟机在同一物理主机上运行，无论物理主机/刀片之间的物理网络连接如何，都可以查看网络性能。

E1000，E1000E和VMXNET3上的所有设置均为默认设置。有关VMXNET3卡设置可能进行的调整的更多信息，将在后面的文章中介绍。

（当然，请注意，以下结果仅是对一种特定硬件和ESXi配置进行测试所得的观察结果，绝不是“科学”研究。）

测试1：使用默认E1000适配器的Windows 2008 R2

两台Windows 2008 R2虚拟机，一台作为iperf服务器，另一台作为客户端，测试运行时间为30秒。

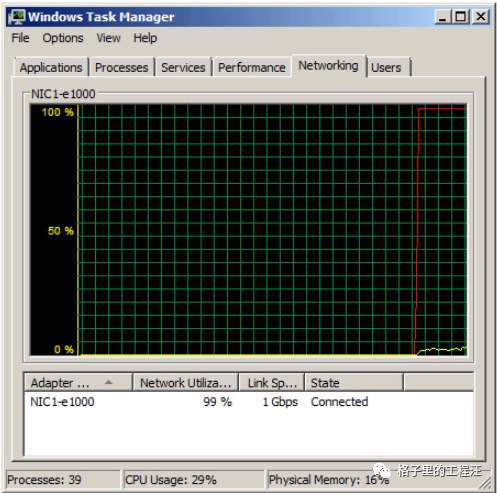

如任务管理器视图中所述，1 Gbit链接速度已最大化。一个有点有趣的事实是，即使使用仿真的E1000适配器，也可以使用比1 Gbit链路“应有”更多的使用量。

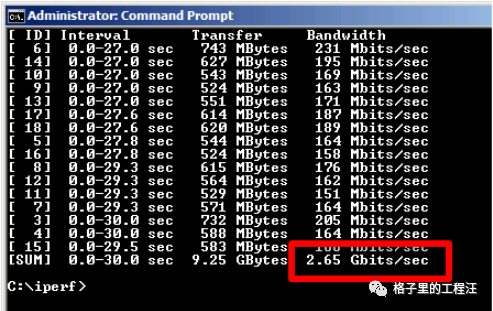

从iperf客户端输出中，我们可以看到，使用默认的E1000虚拟适配器，我们的总吞吐量为每秒2.65 Gbit 。

测试2：带有VMXNET3适配器的Windows 2008 R2

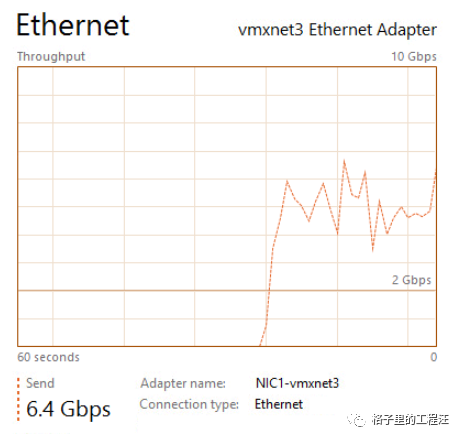

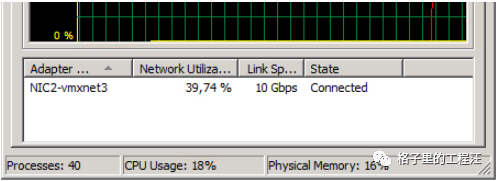

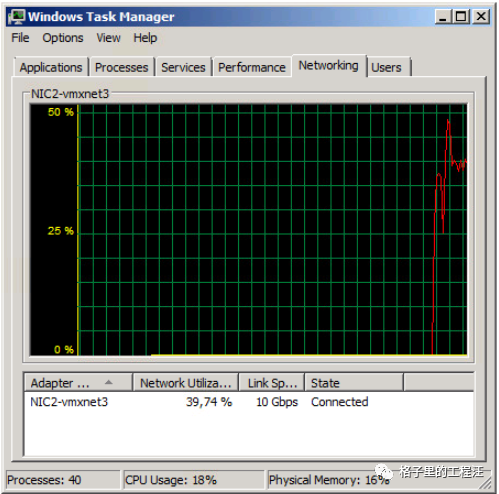

任务管理器视图报告Iperf客户端VM中10 Gbit链接的利用率约为39％。

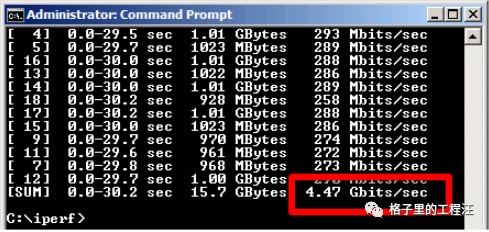

在执行测试的过程中，iperf输出显示VMXNET3的总吞吐量为4.47 Gbit /秒。

与Windows 2008 R2上的E1000卡相比，VMXNET3适配器的网络吞吐量提高了近70％。

测试3：带有E1000E适配器的Windows 2012 R2

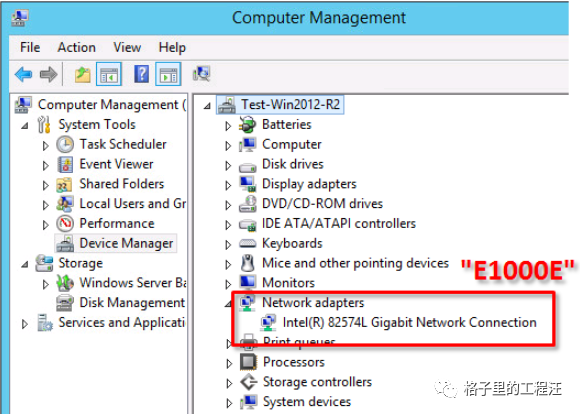

该E1000E是一个较新的，更加“增强”的E1000版本。对于来宾操作系统，它看起来像物理适配器Intel 82547网络接口卡。

然而，即使它是一个较新的适配器，它没有实际提供_更低_比E1000适配器的吞吐量。

两个运行Windows 2012 R2的虚拟机，其中iperf工具作为客户端和服务器运行。

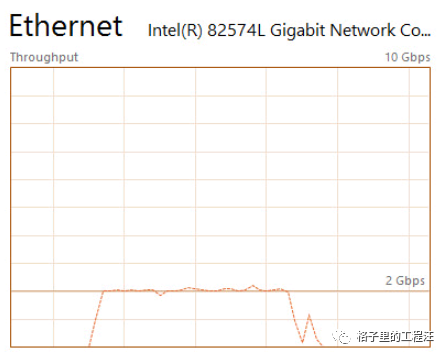

E1000E的速度为1.88 Gbit / s，大大低于Windows 2008 R2上原始E1000的2.65 Gbit / s。

测试4：带有VMXNET3适配器的Windows 2012 R2

现在运行VMXNET3适配器的两个Windows 2012 R2虚拟机获得以下iperf结果：

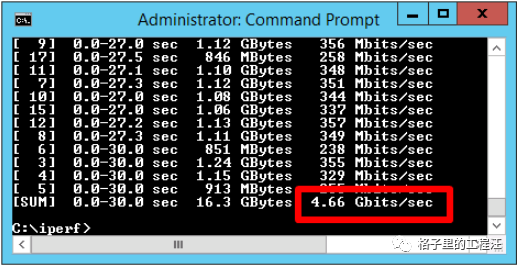

吞吐量为4.66 Gbit / sec，非常接近Windows 2008 R2上的VMXNET3的结果，但比新的E1000E高出近150％。

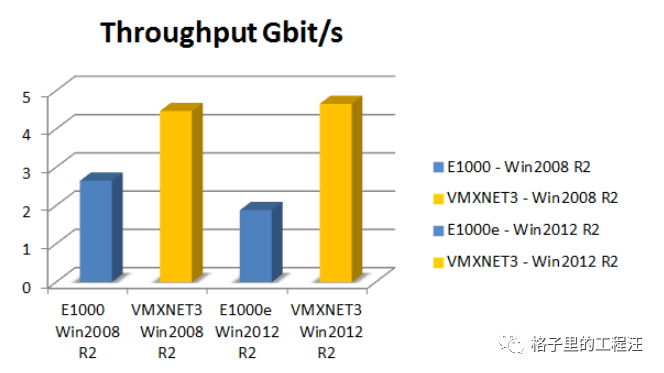

总之，与E1000和E1000E相比，VMXNET3适配器可提供更高的网络吞吐性能。另外，至少在此测试设置中，较新的E1000E的性能实际上要比较旧的E1000差。

该测试是在Windows Server虚拟机上完成的，VMXNET3适配器的最高吞吐量约为4.6 Gbit / sec，这可能是TCP实施受到限制的结果。具有其他TCP堆栈的其他操作系统可能会达到更高的数量。还应注意的是，这些测试仅用于网络吞吐量，但是当然还有其他因素，可能会在后面的文章中进一步讨论。

VMWare官方KB

为虚拟机选择网络适配器 (1001805)

https://kb.vmware.com/s/article/1001805?lang=zh_CN
