网络设备模拟器之EvE-NG安装配置



  • EVE-NG社区版安装 最新版v2.0.3-112 (11 January 2021)

硬件配置要求
内存 8G 硬盘 512g

一、下载EVE镜像包ova文件

(EVE-NG官网：http://www.eve-ng.net/)

目前EVE-NG提供两种安装方式：

1 ISO安装盘

2 OVA虚拟机模版

后台可回复EVE-NG安装资源获取百度云盘，天翼云等下载链接

注意：EVE-NG内嵌KVM，KVM（Kernel-based Virtual Machine）是基于内核的虚拟机，可以把它理解为和VMware Workstaion/Virtual Box等虚拟机系统或vSphere ESXi虚拟机系统。所以本文先用Workstaion装EVE-NG，再用EVE-NG中的KVM虚拟F5、Palo Alto等虚拟机，这样的方案属于嵌套虚拟化或两层虚拟化。

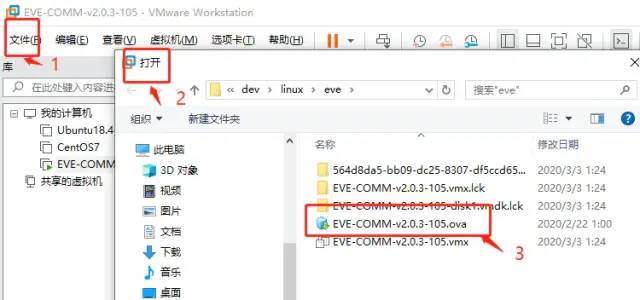

二、导入虚拟机

建议使用vmvare导入eve-ng（以下内容都是基于vmvare），导入后选择默认配置就可以

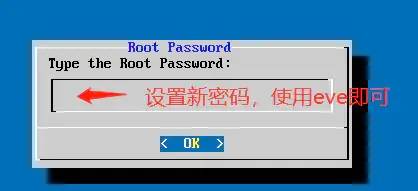

三、开启虚拟机，账号为root，密码为eve，选择默认配置即可。

密码可以修改，为了方便不建议修改

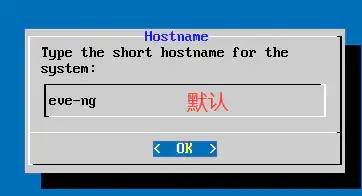

主机名默认

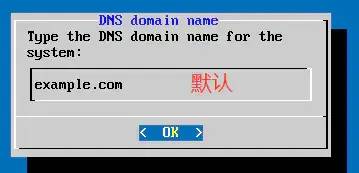

域名默认

ip地址默认dhcp即可

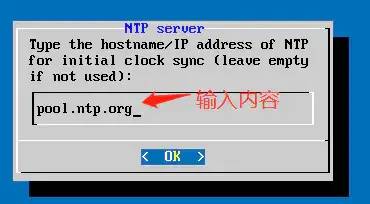

设置ntp服务器，输入pool.ntp.org

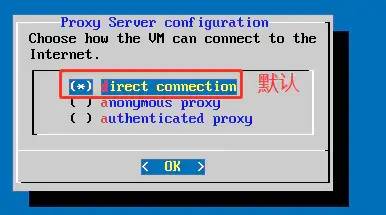

选择连入Internet方式，默认

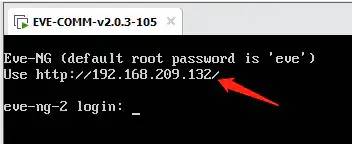

配置完成后eve-ng会重启，重启后显示最初的页面说明安装已完成。

EVE-NG WEB界面登录以及使用

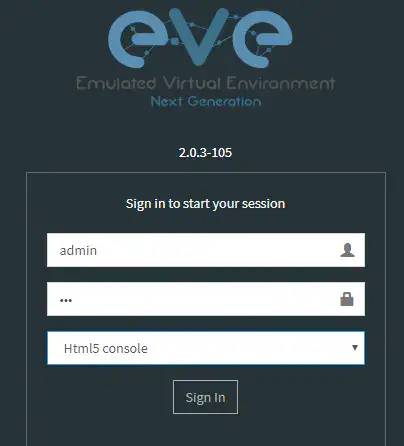

  1. 在chrome浏览器输入提示的地址进入登录页面

  1. 账户admin，密码为eve，初始选择Html5 console（此方式登录设备无需SecureCRT、VNC等软件）

eve主页介绍

1. 新建项目文件夹：多个同类型实验的根目录。<br>
2. 新建实验：特定用途的网络实验。<br>
3. 重命名。<br>4. 移动目录。<br>
5. 删除选中的文件夹或者实验。<br>
5. 导入导出实验。方便移植lab到其他的eve环境。
<p><strong>用户管理可以CRUD操作用户</strong></p>

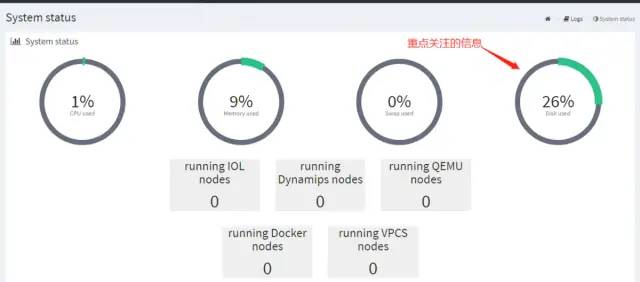

系统信息主要用于查看当前eve系统信息（主要查看磁盘信息）

EVE-NG 导入不同组件镜像

  1. 导入Dynamips镜像（使用较少）

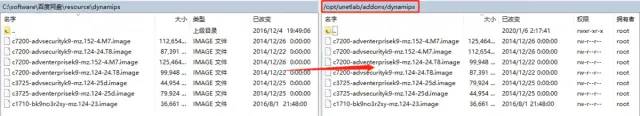

将本地Dynamips镜像通过WinSCP(推荐)或者其他方式导入eve-ng虚拟机/opt/unetlab/addons/dynamips/目录下

导入后给与读写权限chmod -R 755 *

查看镜像是否导入成功
1. 新建lab文件夹test

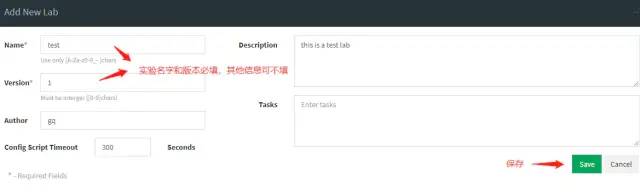

2. 在test文件夹下新建实验进入实验网格界面

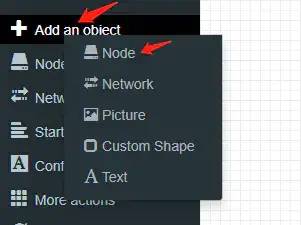

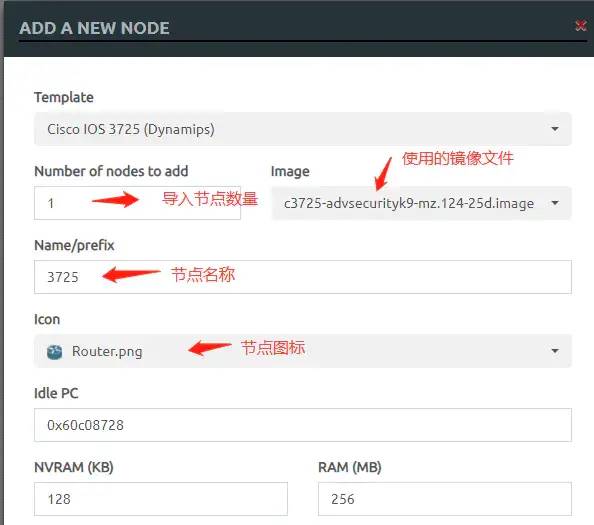

3. 在lab界面新建网络节点，可以点击+号新增node或者在网格内右键新增node

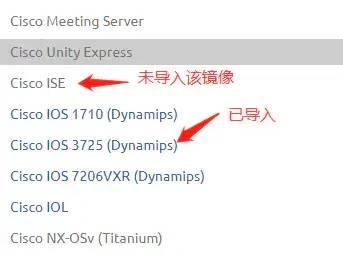

4. 然后选择镜像，列表显示的是eve-ng官方支持默认支持的镜像（非官方镜像后面说明），灰色表示系统中还没有导入该镜像，字体明亮表示该镜像已导入。

5. 选择节点参数，一般默认保存即可

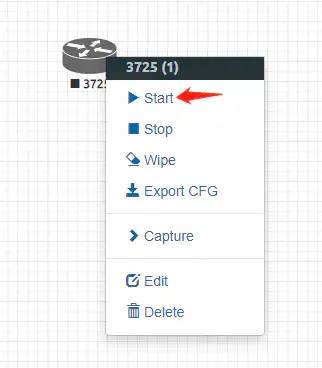

6. 打开节点/虚拟设备，设备从灰色变为明亮，右键选择stop关闭节点。

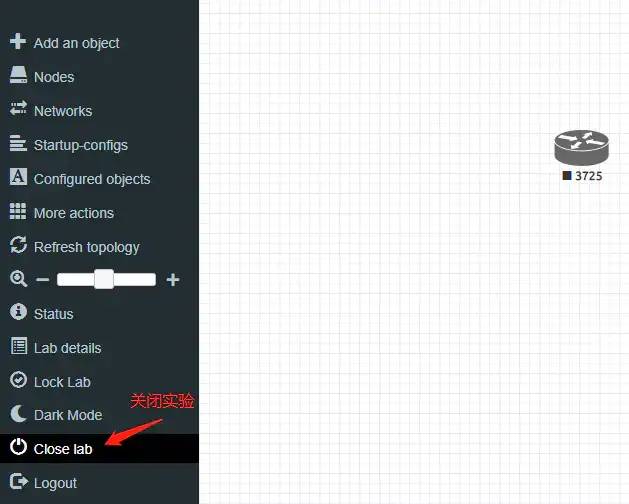

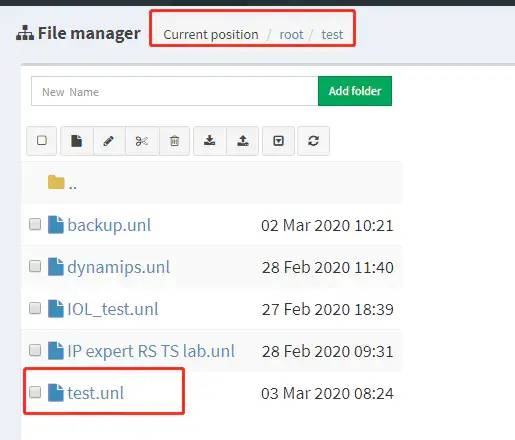

7.关闭实验，查看文件夹中的实验

2. 导入IOL镜像（思科内部使用的镜像，实际使用较少）

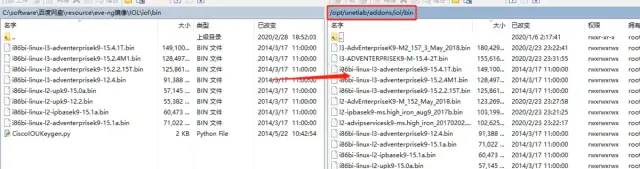

将本地IOL镜像导入eve-ng/opt/unetlab/addons/iol/bin目录下，xshell进入该目录，

输入python CiscoIOUKeygen.py | grep -A 1 'license' > iourc命令生成iourc文件提供license，

然后输入chmod -R 755 *命令给与权限即可，查看是否导入成功同上

3. 导入qemu镜像（常用）

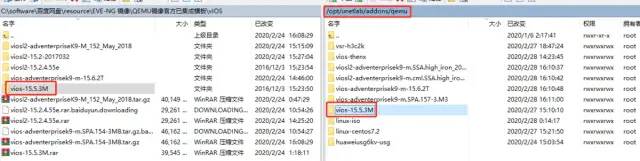

将本地qemu镜像导入eve-ng/opt/unetlab/addons/qemu目录下（注意导入的是文件夹，文件夹名不要修改，否则找不到模板），
chmod -R 755 *给予读写权限

4. 导入非官方镜像，即节点列表中没有的镜像

eve-ng的强大就在于可以导入不同产商的镜像,这里以导入h3c路由器举例

  • 准备工作1，下载vim，eve自带的vi不太好用，所以建议下载vim
apt<span>-</span><span>get</span> update<br>apt<span>-</span><span>get</span> install vim

准备工作2，导入自定义图标，从华三官网下载路由器图标改名并上传到eve-ng/opt/unetlab/html/images/icons目录下（该步骤非必要，也可以使用eve系统自带的图标）

1. 导入镜像到qemu目录并改名（改名用于适配模板文件）

注意到文件名中有-，横杠前面为镜像模板文件名，这是官方规定，每个镜像都有适配的模板，eve系统自带了一些官方模板，所有模板存在目录/opt/unetlab/html/templates，但是非官方镜像eve中是没有模板的，这就需要新建模板文件

2. 新建vsr.yml文件

新建模板采用已存在的模板进行修改即可，由于设备底层一般都是linux，采用linux.yml模板作为原始模板比较好，在templates目录下输入cp linux.yml vsr.yml复制模板文件,这里的vsr和导入的镜像文件名前缀对应

cd /opt/unetlab/html/templates<br>cp linux.yml vsr.yml
3. 修改vsr.yml文件
vim vsr.yml

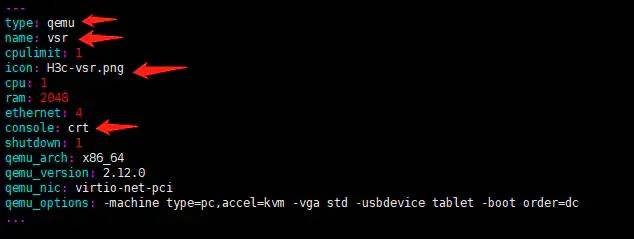

主要修改如图<span>4</span>个地方<br><span>1.</span> <span>type</span>为模板类型，
这里是qemu<br><span>2.</span> name为设备节点默认显示名<br><span>3.</span> icon设置默认默认图标，
我这里选择的已经导入的自定义图标<br><span>4.</span> <span>console</span>选择登录模式，我这里默认采用crt打开该设备，
crt就是SecureCRT，如果安装并配置了SecureCRT建议这样设置
4. 修改init.php文件
cd /opt/unetlab/html/includes
vim init.php

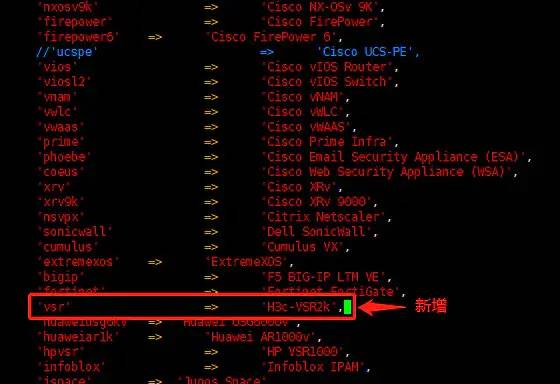

init.php中包括页面显示的所有镜像节点列表，在node_templates数组中新增一个h3c的数据即可，注意别破坏原有结构

5. web页面检查是否导入成功

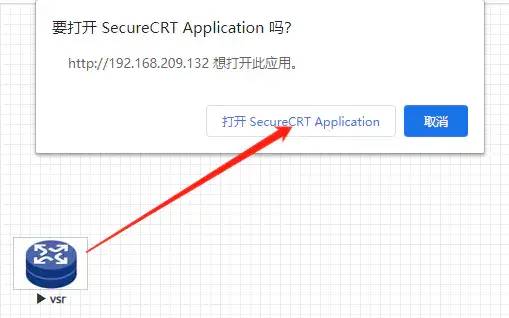

从图中可以看采用了模板的设置，使用了导入的图标而且默认采用crt打开，导入成功。

至此，就可以开始做一些网络拓扑实验了。当然，实际使用时可能还会遇到各种问题，由于篇幅限制，这里就不赘述了。
