网络设备模拟器之H3C模拟器HCL安装配置
- H3C
- 2021-03-19
- 545热度
- 0评论
华三云实验室（H3C Cloud Lab，简称HCL）是一款界面图形化的全真网络模拟软件，用户可以通过该软件
实现H3C公司多个型号的虚拟设备的组网，是用户学习、测试基于H3C公司Comware V7平台的网络设备的必
备工具。
● HCL支持多用户同时使用，最多支持20个用户。
● 支持多用户的宿主机需要打开Windows系统的虚拟桌面服务功能，使用户能远程登录上宿主机进行操作。
● 同一个用户最多可以同时打开20个HCL
官方下载地址如下：
http://www.h3c.com/cn/d_201410/842486_30005_0.htm
一、HCL安装资源
链接：https://pan.baidu.com/s/1r-JYyc5gFF9nqeGUm1VgAQ
提取码：s77x
安装HCL
1、这里我们通过VM虚拟机的方式安装HCL，首先安装一台Win10虚拟机。
2、虚拟机配置了2 vCPU、8GB RAM、100G HDD、1个网卡。
3、安装过程很简单，双击执行下载的安装程序即可。
1. 软件安装完成截图
二、 华三模拟器HCL安装
2.1 安装Wireshark-win64-3.0
单击Wireshark-win64.exe右键以管理员身份运行，点击Next;
点击 I Agree ;

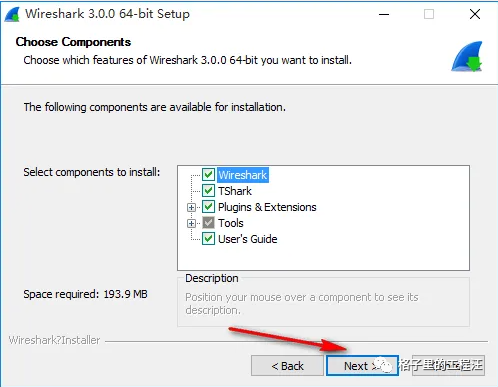

点击Next ;

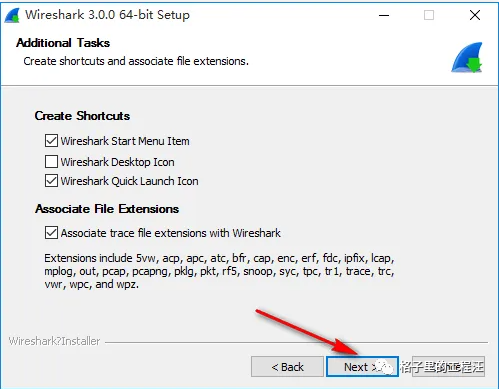

点击Next ;

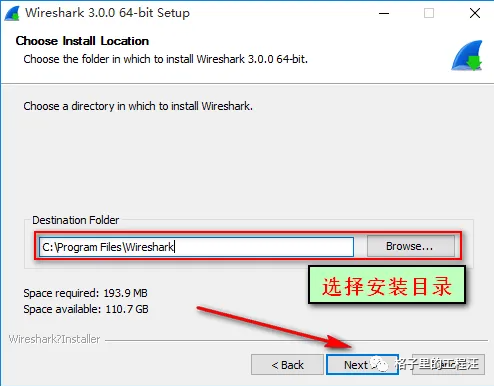

选择安装目录，点击Next ;

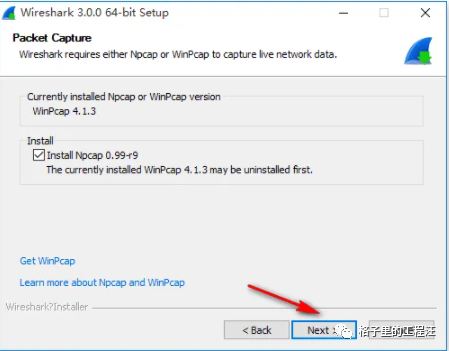

点击 Next ;
点击install ;

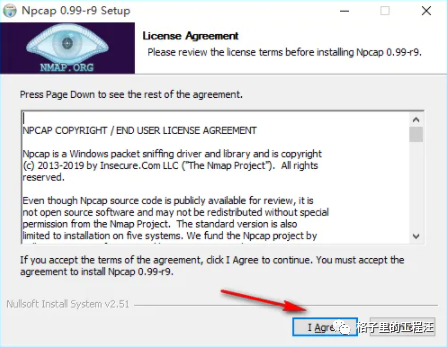

弹出NMAP件安装，点击I Agree；

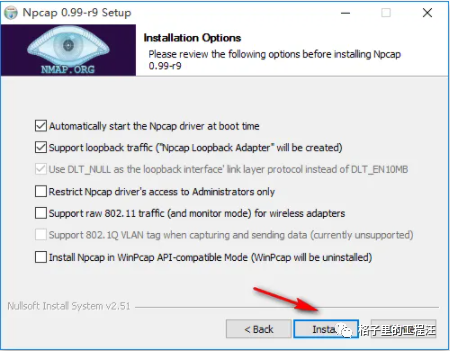

点击install ；

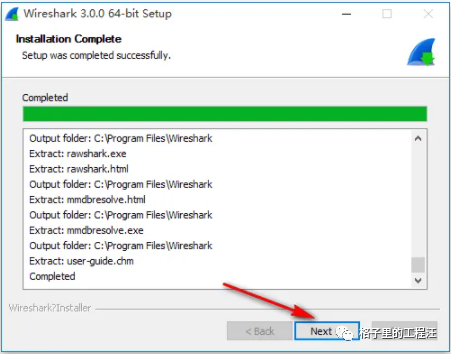

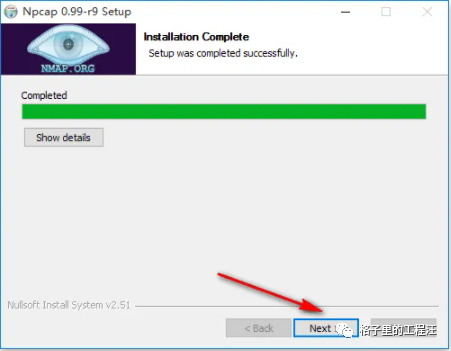

点击Next ;

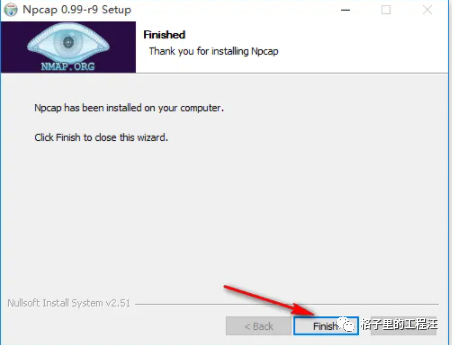

点击Finish;
点击Next ;
点击Finish ;
2.2 安装VirtualBox-5.2.8

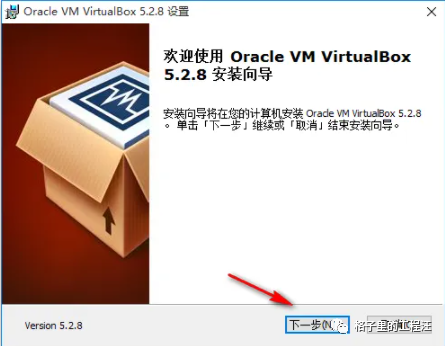

单击VirtualBox-5.2.8.exe右键以管理员身份运行，点击下一步；
一直点击下一步直到完成；

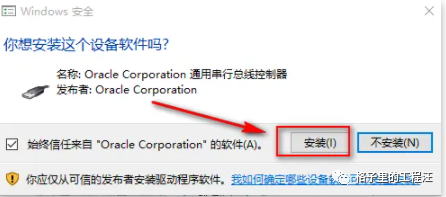

点击安装；

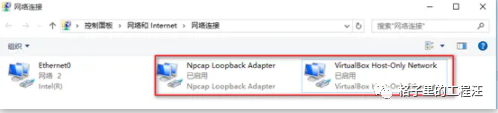

查看安装完成后，多出两个网卡；
2.3 安装HCL模拟器

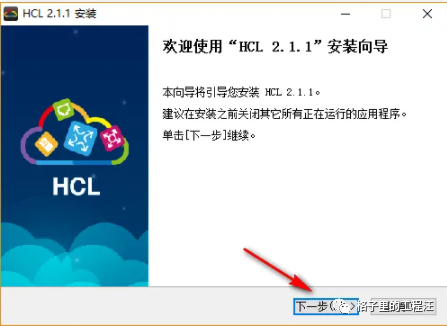

单击 HCL_V2.1.0_Setup.exe右键以管理员身份运行，点击OK；
点击我接受“许可证协议”中的条款(A)，一直点击下一步，直到完成；
2.4 HCL启动报错
点击测试运行H3C Cloud Lab，启动报错；
查看日志：
Traceback (most recent call last):
File “HCLUpdate.py”, line 9, in
File “Ui_PopUp.pyc”, line 10, in
File “PyQt4QtGui.pyc”, line 12, in
File “PyQt4QtGui.pyc”, line 10, in __load
ImportError: DLL load failed: 操作系统无法运行 %1。

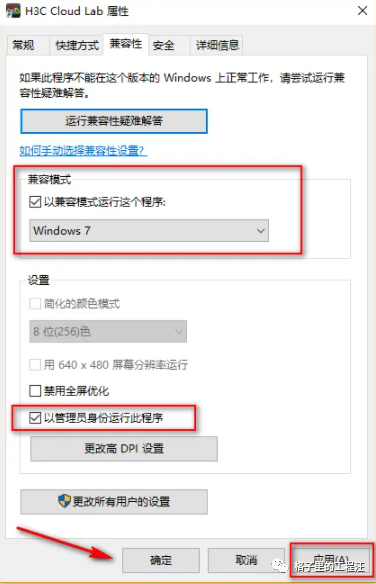

2.2.1 解决HCL启动报错，右键H3C Cloud Lab ->属性，设置如下；
再次重启，点击访问（这个是防火墙提示的，不一定都有）；
正常进入HCL系统界面；
三、 关联Wireshark和SecureCRT
3.1 HCL关联Wireshark
像Cisco的GNS3模拟器，华为的eNSP模拟器都可以关联Wireshark来抓包，先HCL模拟器也可以通过关联Wireshark来实现抓包。

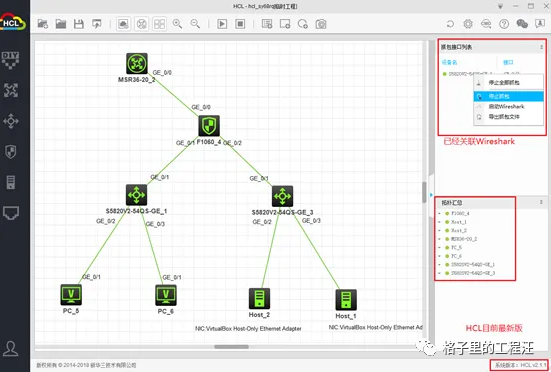

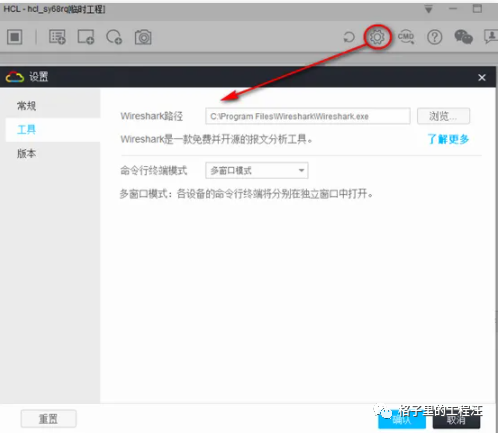

3.1.1 检查HCL默认是否关联Wireshark
3.1.2 测试Wireshark 抓包是否正常可用

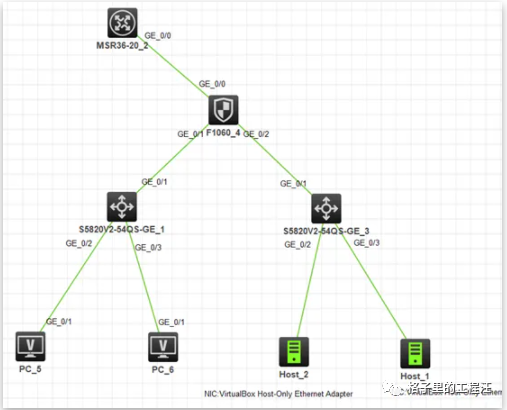

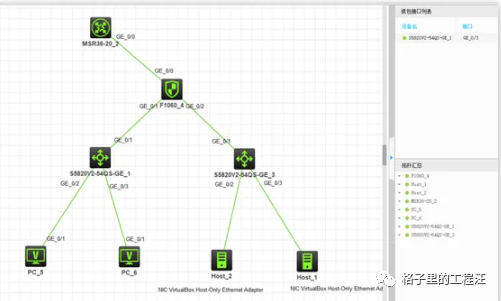

拓扑如图所示：至于拓扑随便拖两台设备连线测试即可，可不用那么麻烦；

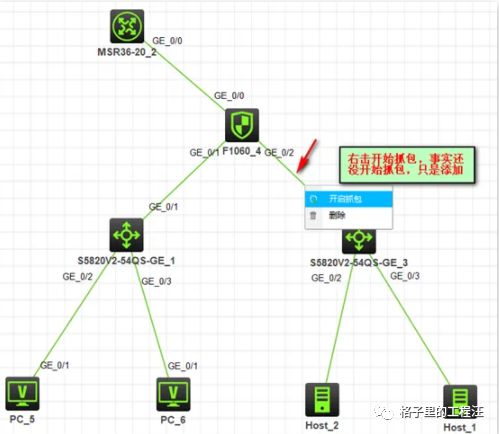

右键选择的需要抓包的接口；
选择需要抓包的接口；
添加到抓包接口列表中；

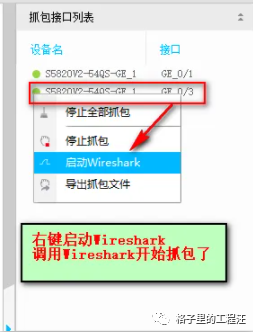

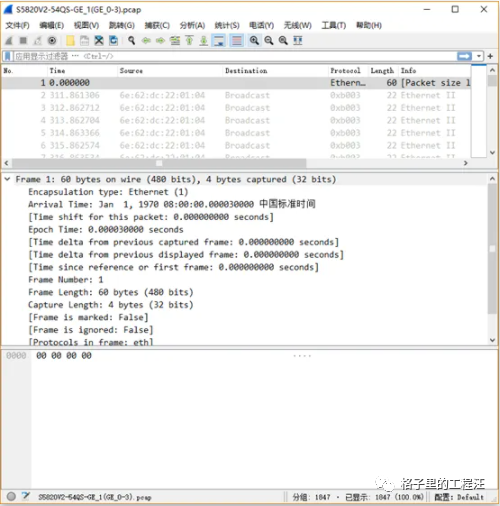

调用Wireshark启用抓包；
3.2 HCL关联SecureCRT
3.2.1 测试拓扑
先不启动设备；

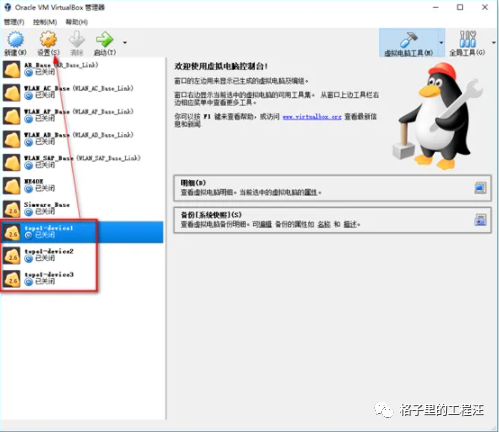

1）启动电脑桌面的Oracle VM VirtualBox；
会看到，topol-device1 ，如果你工作区有多台设备，那么以此类推，分别为topol-device2、topol-device3、topol-device4……在topol-device1 右键，点击设置：
会看到，topol-device1 ，如果你工作区有多台设备，那么以此类推，分别为topol-device2、topol-device3、topol-device4，在topol-device1 右键，点击设置：
2）打开piped.exe ；
Pipe: [.pipetopo1-device1](file://./pipe/topo1-device1)
Port：可以自定义（这里使用1001开始，避免与华为ENSP冲突如：2001 ……）
这时，可以启动设备了。
3）打开SecureCRT；
新建一个会话
右键属性

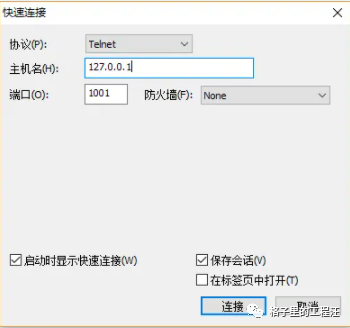

第一台设备这样连接，多台往后改变端口号即可(记得与Piped端口对上)

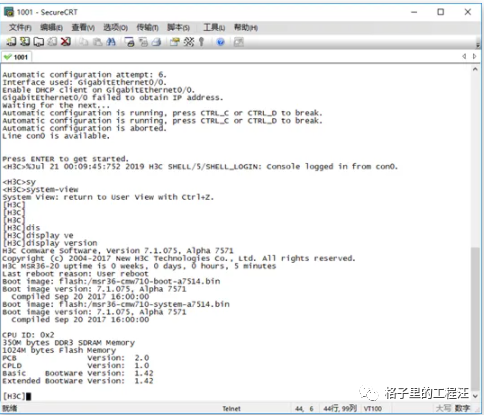

点击确定即可连接
注意Piped不能关闭
至此安装完成，谢谢！
